Como Implementar a Prototipagem Rápida Industrial no Seu Fluxo de Desenvolvimento
A falha em validar a ergonomia de uma peça técnica antes da moldagem por injeção pode custar centenas de milhares de reais em retrabalhos e atrasos de lançamento. Para evitar esse cenário, a prototipagem rápida industrial é implementada através de um ciclo iterativo de modelagem CAD, fabricação aditiva e testes funcionais, permitindo que engenheiros validem a forma, o ajuste e a função de um componente em questão de horas, não semanas. O processo consiste em transformar dados digitais em objetos físicos tangíveis utilizando tecnologias como FDM, SLA ou SLS, reduzindo drasticamente o tempo de ciclo de P&D.
O que é a Prototipagem Rápida Industrial e como ela funciona na prática?
Para entender a aplicação real, precisamos primeiro alinhar o conceito técnico. Diferente da impressão 3D hobbyista, a vertente industrial foca em repetibilidade, precisão dimensional e propriedades mecânicas dos materiais.
📚
Definição
Prototipagem rápida industrial é o grupo de técnicas de manufatura aditiva que permite a criação rápida de modelos físicos a partir de arquivos de design digital (CAD), visando a validação de conceitos, testes de montagem e verificação funcional antes da produção em massa.
Na prática, o fluxo de trabalho começa com a criação de um modelo sólido em softwares como SolidWorks, Autodesk Fusion 360 ou CATIA. Esse arquivo é exportado para um formato neutro, geralmente STL ou STEP, e processado por um software de "fatiamento" (slicer), que divide a peça em camadas horizontais. A máquina então deposita material camada por camada.
Em minha experiência acompanhando a implementação de células de prototipagem em fábricas de autopeças, percebi que o maior erro é tratar o protótipo como a peça final. O objetivo aqui não é a perfeição estética absoluta, mas a detecção precoce de falhas. Segundo a ASTM International, a padronização da manufatura aditiva (como as normas ISO/ASTM 52900) é o que garante que um protótipo impresso em resina ou termoplástico tenha propriedades previsíveis, permitindo que o engenheiro tome decisões baseadas em dados reais e não em suposições.
Essa agilidade transforma a cultura da empresa. Em vez de esperar 15 dias para que uma oficina de usinagem entregue um modelo em alumínio para testar um encaixe, a equipe de design imprime a peça em PLA ou ABS durante a noite e realiza o teste na manhã seguinte. Se o encaixe falhar, o modelo é ajustado no CAD e reimpresso imediatamente.
Por que a Prototipagem Rápida Industrial é Fundamental para a Competitividade em 2026?
A pressão por ciclos de lançamento cada vez mais curtos tornou a validação física imediata uma questão de sobrevivência financeira. Quando ignoramos a prototipagem rápida, assumimos o risco de enviar um arquivo para a produção de moldes de aço — um processo caro e irreversível — com erros de projeto.
O impacto financeiro é mensurável. De acordo com dados do portal 3D Printing Industry, a adoção de fluxos de manufatura aditiva na fase de design pode reduzir os custos de desenvolvimento de produtos em até 40%, eliminando a necessidade de múltiplas iterações de ferramentais caros. Além disso, a capacidade de criar "protótipos funcionais" — peças que realmente suportam carga ou resistem a temperaturas — permite que a validação de engenharia ocorra simultaneamente ao design industrial.
Considere o risco de não agir. Uma empresa que depende exclusivamente de protótipos usinados enfrenta gargalos de fornecedores e custos lineares: cada nova versão da peça custa quase tanto quanto a primeira. Na prototipagem rápida, o custo da segunda, terceira ou décima versão é marginal, consistindo basicamente em material e energia elétrica.
Além da redução de custos, há o ganho em inovação. Designers sentem-se mais livres para experimentar geometrias complexas, como estruturas orgânicas ou canais internos de refrigeração, que seriam impossíveis de fabricar por métodos subtrativos. Isso resulta em produtos mais leves, eficientes e com melhor desempenho técnico, elevando o valor agregado da marca no mercado.
Passo a Passo: Como Usar a Prototipagem Rápida Industrial no seu Projeto
Implementar esse processo exige mais do que apenas comprar uma máquina; exige a integração de um novo fluxo de trabalho. Aqui está o roteiro técnico para aplicar a prototipagem rápida de forma profissional.
1. Definição do Objetivo do Protótipo
Antes de iniciar, você deve classificar a necessidade. O protótipo é de baixa fidelidade (apenas para validar volume e ergonomia), média fidelidade (para testar encaixes e montagem) ou alta fidelidade (protótipo funcional que deve simular a resistência do material final)? Essa escolha define a tecnologia e o material.
2. Modelagem e Otimização CAD
Crie o modelo focando na fabricabilidade aditiva. Evite saliências excessivas que exijam suportes complexos, o que pode comprometer o acabamento superficial. Utilize a modelagem paramétrica para que alterações solicitadas após o primeiro teste sejam aplicadas rapidamente em todo o conjunto.
3. Seleção da Tecnologia e Material
Aqui entra a decisão técnica baseada na aplicação:

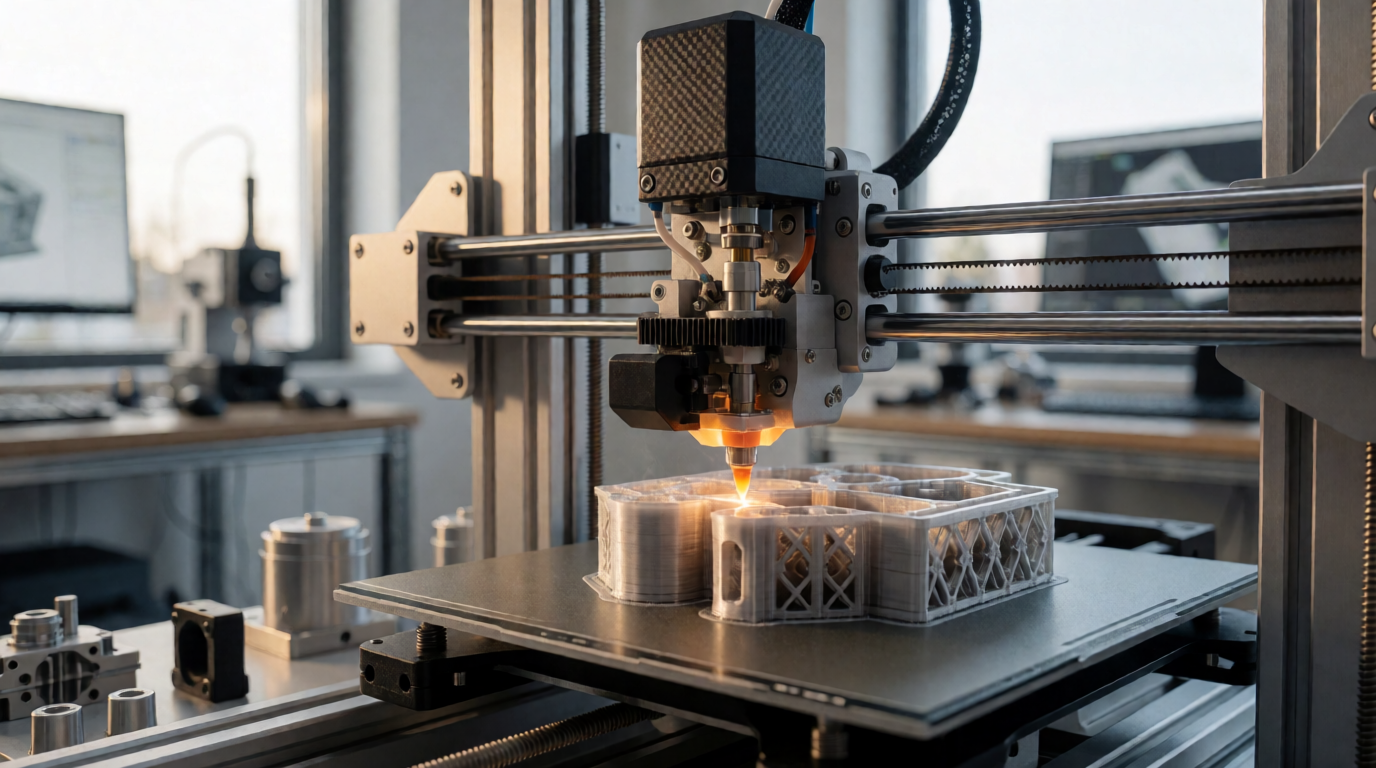

- FDM (Fused Deposition Modeling): Ideal para protótipos volumosos e testes de resistência básica. Use PETG para peças que exigem maior durabilidade que o PLA.
- SLA (Estereolitografia): Essencial para alta precisão, detalhes finos e superfícies lisas (ex: conectores elétricos ou joalheria).
- SLS (Selective Laser Sintering): Para peças funcionais complexas sem a necessidade de suportes, ideal para engenharia mecânica pesada.
4. Fabricação e Pós-processamento
Envie o arquivo para a produção. No caso de serviços especializados, como os oferecidos pela 3D Filamento, você envia o arquivo digital e recebe a peça pronta, eliminando a necessidade de investir em manutenção de máquinas e estoque de resinas/filamentos. Após a impressão, a peça passa por limpeza (em SLA) ou remoção de suportes (em FDM), podendo receber lixamento ou pintura para simular o produto final.
5. Validação, Teste e Iteração
Monte a peça no conjunto real. Verifique tolerâncias dimensionais. Se houver interferência entre peças, retorne ao passo 2. Este ciclo deve ser repetido até que o "congelamento do design" (design freeze) ocorra, momento em que o projeto está pronto para a produção em escala.
Ponto-Chave: A maior vantagem da prototipagem rápida não é a velocidade de impressão, mas a velocidade de aprendizado. Quanto mais rápido você errar no protótipo, mais barato será o sucesso do produto final.
Comparando Abordagens: Tradicional vs. Genérica vs. Profissional
Muitas empresas cometem o erro de acreditar que basta comprar a impressora 3D mais barata do mercado para ter um sistema de prototipagem industrial. No entanto, a precisão exigida por um engenheiro é diferente da precisão exigida por um hobbista.
| Critério | Abordagem Tradicional (Usinagem/Moldes) | Abordagem "Hobby" (Impressoras Baratas) | Abordagem Profissional (3D Filamento/Industrial) |
|---|---|---|---|
| Tempo de Entrega | Semanas ou meses | Horas/Dias | Horas/Dias |
| Custo de Iteração | Altíssimo (cada nova peça é cara) | Baixo (material barato) | Baixo (otimizado por especialistas) |
| Precisão Técnica | Altíssima | Baixa/Inconsistente | Alta e Repetível |
| Risco de Falha | Alto (erro descoberto tarde) | Médio (peça não simula a real) | Baixo (materiais técnicos validados) |
| Indicado Para | Produção final em massa | Modelos conceituais simples | Validação de engenharia e P&D |
Como podemos observar, a abordagem profissional equilibra a velocidade da manufatura aditiva com a precisão da engenharia. Utilizar serviços de prototipagem rápida industrial garante que a peça não sofra de "empenamento" (warping) ou contrações imprevistas, problemas comuns em máquinas de entrada que podem levar a conclusões erradas sobre o design do produto.
Mitos e Equívocos Comuns sobre a Prototipagem Industrial
Existe muita desinformação circulando em guias genéricos. Vou destacar os pontos onde a maioria dos manuais falha e a realidade do chão de fábrica.
Mito 1: "A impressão 3D substitui a moldagem por injeção."
Isso é um erro grave de conceito. A prototipagem rápida industrial não substitui a produção em massa; ela a otimiza. Para produzir 100.000 unidades, a moldagem por injeção continua sendo a única via economicamente viável. A manufatura aditiva entra para garantir que, quando você investir R$ 50.000 em um molde, ele esteja 100% correto.
Mito 2: "Qualquer material de impressão 3D serve para testes funcionais."
Muitos iniciantes usam PLA para testar peças que ficarão expostas ao sol ou calor. O PLA deforma a aproximadamente 60°C. Para testes industriais, é fundamental usar materiais como ABS, ASA ou polímeros reforçados com fibra de carbono. Se o material do protótipo não simular as propriedades térmicas ou químicas da peça final, o teste de validação é inútil.
Mito 3: "Prototipagem rápida é apenas para a fase inicial do projeto."
Engano. A prototipagem rápida é usada hoje em todo o ciclo de vida do produto. Ela serve para criar gabaritos de montagem na linha de produção, ferramentas de auxílio (jigs) e até peças de reposição emergenciais para máquinas paradas, reduzindo o downtime da fábrica enquanto a peça definitiva é fabricada.
Perguntas Frequentes
Qual a diferença entre prototipagem rápida e manufatura aditiva?
Embora os termos sejam usados como sinônimos, a prototipagem rápida refere-se ao objetivo (criar um modelo rápido para teste), enquanto a manufatura aditiva refere-se ao processo técnico (construir a peça camada por camada). Você usa a manufatura aditiva para realizar a prototipagem rápida. No entanto, a manufatura aditiva também pode ser usada para a produção final de peças (manufatura direta), especialmente em setores como aeroespacial e odontologia, onde a customização é total e o volume é baixo.
Como escolher entre as tecnologias FDM, SLA e SLS para meu projeto?
A escolha depende da prioridade: se você precisa de resistência mecânica e custo baixo para volumes grandes, vá de FDM. Se a prioridade é a precisão microscópica, acabamento superficial espelhado ou transparência, a SLA (resina) é a única opção. Se você precisa de peças complexas, com alta resistência térmica e mecânica, sem a limitação de suportes que restringem a geometria, o SLS (Sinterização a Laser) é a escolha profissional. Na dúvida, consultores de serviços como a 3D Filamento podem analisar seu arquivo CAD e indicar a melhor rota.
A prototipagem rápida industrial realmente reduz o "Time-to-Market"?
Sim, de forma drástica. Em um fluxo tradicional, a comunicação entre o designer e a oficina de protótipos é lenta, com idas e vindas de orçamentos e prazos de entrega. Com a prototipagem rápida, esse ciclo é internalizado ou agilizado via portais de serviço. A redução ocorre porque a detecção de erros acontece na fase de design. Corrigir um erro no software leva 5 minutos; corrigir o mesmo erro em um molde de aço pode levar 3 semanas e custar milhares de reais.
Quais são os materiais mais comuns na prototipagem industrial e suas aplicações?
Os mais utilizados são o PLA (estudos de forma e ergonomia), ABS (peças com necessidade de resistência a impactos e calor), PETG (equilíbrio entre facilidade de impressão e resistência química) e as Resinas Técnicas (para alta precisão e simulação de plásticos injetados). Para aplicações extremas, utilizamos o Nylon ou filamentos carregados com fibra de carbono, que oferecem rigidez estrutural comparável a alguns metais, sendo ideais para protótipos funcionais de engenharia.
Como garantir que a peça impressa tenha as dimensões exatas do projeto CAD?
A precisão depende da calibração da máquina e da escolha do material. Materiais como ABS tendem a contrair ao esfriar, o que pode gerar variações dimensionais. Para mitigar isso, engenheiros aplicam "compensações de tolerância" no CAD. Além disso, a utilização de serviços profissionais garante a calibração constante do equipamento e o uso de materiais de alta qualidade, evitando a instabilidade dimensional comum em máquinas de baixa gama.
Conclusão
Dominar a prototipagem rápida industrial é a diferença entre lançar um produto com confiança ou torcer para que o molde não venha com defeito. Ao integrar a modelagem CAD com a fabricação aditiva, as empresas eliminam o desperdício, reduzem custos de P&D e aceleram a inovação. O segredo não está apenas na tecnologia, mas na mentalidade de iteração rápida: falhar cedo, falhar barato e corrigir instantaneamente.
