O Poder do Escaneamento 3D e Engenharia Reversa na Indústria Moderna
Um equipamento industrial descontinuado quebrou e o fabricante não existe mais. Um designer precisa recriar digitalmente uma peça antiga sem projetos originais. Esses são cenários onde escaneamento 3D e engenharia reversa se tornam indispensáveis. Segundo a ABIMAQ, 42% das indústrias brasileiras já utilizam essas tecnologias para manutenção, documentação técnica e desenvolvimento de produtos.
Para um panorama completo dessas tecnologias, recomendamos nosso guia Escaneamento 3D e Engenharia Reversa com detalhes sobre aplicações em diferentes setores.
O Que É Escaneamento 3D e Engenharia Reversa?
📚
Definição

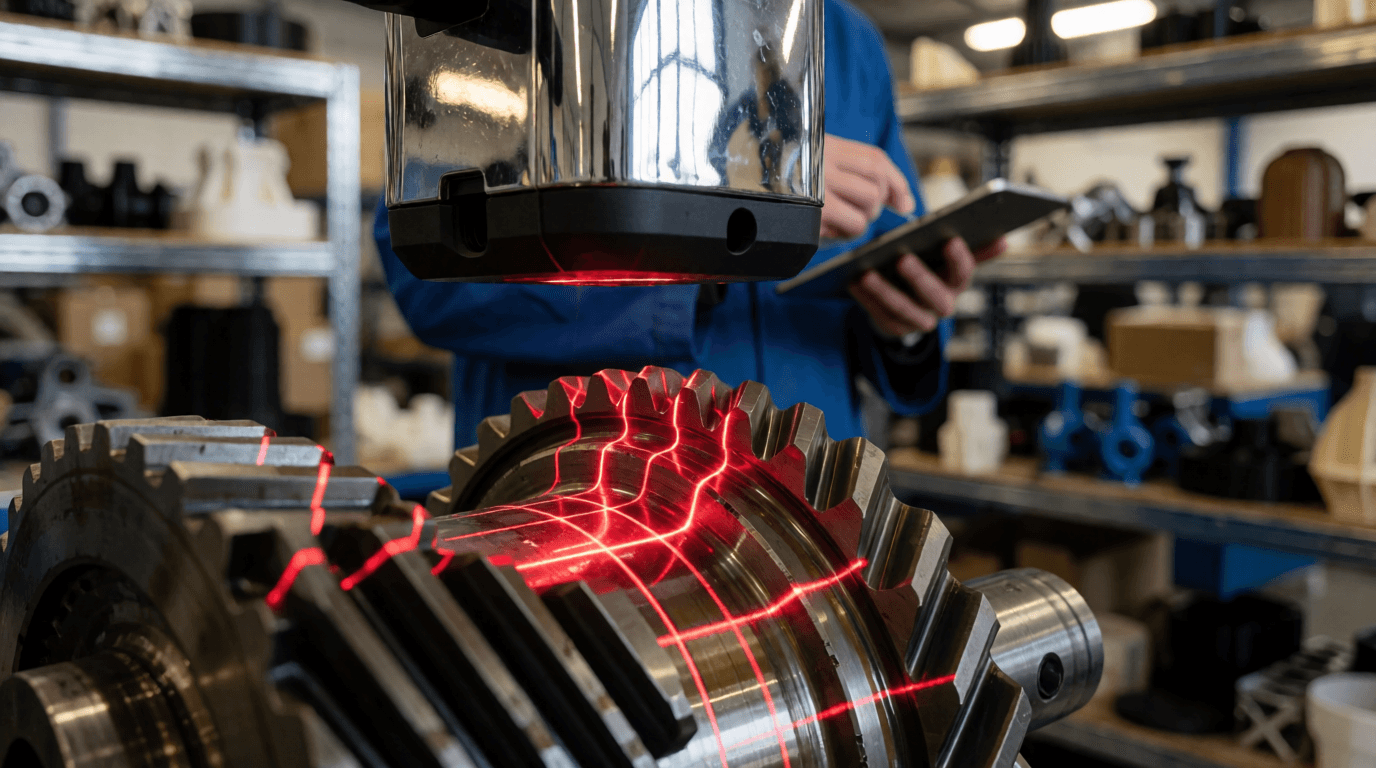

Escaneamento 3D é o processo de captura digital da geometria de objetos físicos usando lasers ou luz estruturada, criando uma nuvem de pontos ou malha poligonal tridimensional. Engenharia reversa consiste em analisar esses dados para compreender a funcionalidade, dimensões e materiais do objeto, permitindo sua reprodução ou melhoria.
O fluxo de trabalho padrão envolve:
- Captura com scanners 3D (contato ou não-contato)
- Processamento da nuvem de pontos
- Criação de superfícies NURBS ou modelos CAD paramétricos
- Análise dimensional e funcional
Principais tecnologias de escaneamento:
| Tecnologia | Precisão | Melhor Aplicação |
|---|---|---|
| Laser Triangulação | ±0,01mm | Peças pequenas/médias |
| Luz Estruturada | ±0,05mm | Objetos complexos |
| Fotogrametria | ±0,5mm | Grandes estruturas |
| CT Scan | ±0,001mm | Partes internas |
Por Que Essas Tecnologias São Cruciais para Sua Empresa?
Na manufatura atual, onde 68% dos componentes industriais precisam ser substituídos antes dos 10 anos (dados ASTM International), a engenharia reversa reduz tempos de parada em até 75%. Aplicações-chave incluem:
- Reposição de peças obsoletas: Recriação de componentes sem desenhos técnicos
- Controle de qualidade: Comparação entre peça fabricada e modelo CAD original
- Documentação técnica: Criação de manuais para equipamentos antigos
- Customização: Adaptação de produtos existentes para novas necessidades
Ponto-Chave: Empresas que implementam escaneamento 3D reduzem em média 40% os custos com desenvolvimento de produtos, segundo estudo da 3D Printing Industry.
Implementação Prática: Passo a Passo para Seu Projeto
-
Escolha do Equipamento:
- Para peças menores que 50cm: scanners a laser de mesa (±0,02mm)
- Grandes componentes: sistemas portáteis com luz estruturada
- Nossa equipe na 3D Filamento realiza avaliação gratuita para indicar a melhor solução
-
Preparação da Peça:
- Aplicação de spray opaco para peças reflexivas
- Uso de marcadores adesivos para referência
-
Processamento Pós-Captura:
- Alinhamento de múltiplos scans
- Redução de ruído e preenchimento de lacunas
- Exportação para formatos como STL, OBJ ou STEP
-
Modelagem CAD:
- Reconstrução paramétrica em SolidWorks ou Autodesk Inventor
- Análise de tolerâncias dimensionais
5 Erros Comuns e Como Evitá-los
- Subestimar o tempo de processamento: 1h de escaneamento pode demandar 4h de pós-processamento
- Ignorar condições ambientais: Vibrações e luz solar direta comprometem resultados
- Escolha inadequada de resolução: Alta resolução nem sempre é necessária e aumenta custos
- Não validar o modelo final: Sempre comparar com peça física usando paquímetro 3D
- Economizar em software: Ferramentas profissionais como Geomagic são investimentos necessários
Perguntas Frequentes
Qual a diferença entre escaneamento 3D e engenharia reversa?
Escaneamento 3D é a captura da geometria física, enquanto engenharia reversa é o processo de análise desses dados para compreensão do funcionamento e possível reprodução. São etapas complementares no fluxo de trabalho.
Quanto custa um serviço profissional de escaneamento 3D?
Na 3D Filamento, projetos simples (peças até 30cm) partem de R$ 800, enquanto componentes industriais complexos podem variar entre R$ 3.000 e R$ 15.000, dependendo da precisão necessária e tempo de processamento.
É possível escanear peças transparentes ou reflexivas?
Sim, mas requer preparação especial com sprays anti-reflexo e técnicas de iluminação difusa. Nossos especialistas dominam esses métodos críticos para resultados precisos.
Quais setores mais se beneficiam dessas tecnologias?
Automotivo (67% dos casos), aeronáutica (18%), moldes e matrizes (9%) e patrimônio histórico (6%) são os principais, conforme levantamento da Ultimaker.
Quanto tempo leva um processo completo de engenharia reversa?
Depende da complexidade:
- Peça simples: 2-3 dias
- Componente industrial médio: 1-2 semanas
- Sistemas complexos: até 1 mês
Posso usar um smartphone para escaneamento 3D?
Aplicativos como Polycam oferecem soluções básicas (precisão ~1mm), mas são inadequados para fins industriais. Para tolerâncias abaixo de 0,1mm, equipamentos profissionais são essenciais.
Como garantir a precisão dimensional dos modelos gerados?
Recomendamos:
- Calibração diária do scanner
- Uso de blocos padrão para verificação
- Validação com CMM (máquina de medição por coordenadas)
Quais arquivos finais são entregues?
Padrão da indústria inclui:
- Nuvem de pontos (.ply, .xyz)
- Malha poligonal (.stl, .obj)
- Modelo CAD paramétrico (.step, .iges)
- Relatório de metrologia (PDF)
Fluxo de Trabalho Otimizado para Resultados Confiáveis
- Briefing Técnico: Entendemos suas necessidades específicas
- Planejamento: Definimos estratégia de captura e pós-processamento
- Execução: Realizamos o escaneamento em nossas instalações ou in loco
- Entrega: Modelos CAD prontos para fabricação aditiva ou usinagem
- Acompanhamento: Suporte técnico durante a implementação
Conclusão
Em um mercado onde a inovação é acelerada pela digitalização, escaneamento 3D e engenharia reversa deixaram de ser opcionais para se tornarem ferramentas estratégicas. Seja para manter equipamentos obsoletos em operação ou acelerar o desenvolvimento de novos produtos, essas tecnologias oferecem vantagens competitivas mensuráveis.
Na 3D Filamento, combinamos equipamentos de última geração com expertise técnica comprovada em mais de 200 projetos industriais. Solicite um orçamento personalizado via WhatsApp (62) 99267-0199 ou visite nosso site para conversar com nossos especialistas.
Para se aprofundar no tema, acesse nosso guia completo: Escaneamento 3D e Engenharia Reversa.
Atendimento Local Especializado: Para agendar serviços presenciais com técnicos credenciados em Curitiba e região metropolitana, acesse o canal oficial de serviço de impressão 3D em Curitiba (PR).
