Por que a Modelagem e Escaneamento 3D são Indispensáveis para a Indústria Moderna?
A incapacidade de replicar uma peça obsoleta ou a demora em validar um protótipo físico costuma ser o gargalo que drena a lucratividade de muitas empresas de engenharia. A integração entre a modelagem e escaneamento 3d resolve esse problema ao transformar objetos físicos em dados digitais precisos, permitindo que a manufatura aditiva elimine a dependência de desenhos técnicos manuais que, muitas vezes, nem existem mais. O motivo real para adotar essas tecnologias não é apenas a "modernização", mas a redução drástica do time-to-market e a eliminação de erros de medição humana.
Em minha experiência trabalhando com prototipagem industrial, percebi que o erro mais comum de gestores é tentar "desenhar do zero" algo que já existe fisicamente. Isso gera ciclos infinitos de tentativa e erro. Quando implementamos o escaneamento de alta precisão seguido de uma modelagem paramétrica, reduzimos o tempo de desenvolvimento de peças complexas de semanas para poucas horas, garantindo que a peça final se encaixe perfeitamente no conjunto mecânico.
O que é a Sinergia entre Modelagem e Escaneamento 3D?
Para compreender a profundidade desse processo, é preciso entender que o escaneamento e a modelagem são etapas distintas, mas interdependentes. O escaneamento captura a geometria externa de um objeto, gerando o que chamamos de "nuvem de pontos", enquanto a modelagem transforma esses pontos em um volume sólido e editável.
📚
Definição
Escaneamento 3D é o processo de digitalização de um objeto físico através de sensores (laser ou luz estruturada) para criar uma representação digital geométrica. Já a Modelagem 3D (especialmente a paramétrica) é a criação de um modelo matemático via software CAD, que permite a manipulação de dimensões e propriedades técnicas.
Quando falamos em modelagem e escaneamento 3d, estamos nos referindo ao fluxo de trabalho de Engenharia Reversa. Imagine que você tem uma peça de fundição desgastada por 20 anos de uso. Você não tem o arquivo original. O escaneamento captura a forma atual; a modelagem "corrige" as deformações do desgaste, devolvendo a peça ao seu estado original de projeto.
Segundo a ASTM International, a padronização de arquivos provenientes de manufatura aditiva é fundamental para garantir a interoperabilidade entre scanners e impressoras. Sem essa precisão técnica, o arquivo digital seria apenas uma "casca" visual (malha STL) sem valor para a usinagem CNC ou para a produção de moldes industriais.
A complexidade aqui reside na transição do mesh (malha de triângulos) para o B-Rep (representação de fronteira). Um scanner gera milhões de triângulos. No entanto, uma máquina CNC não "entende" triângulos; ela entende superfícies suaves, raios e cilindros. É nesta etapa que a modelagem técnica entra, refinando os dados brutos do scanner para criar um arquivo CAD profissional.
Por que isso Importa para o seu Negócio? (Impactos e Dados)
A negligência na adoção de fluxos digitais de captura gera custos invisíveis. O custo de manter uma máquina parada aguardando uma peça de reposição importada é, muitas vezes, superior ao investimento em um serviço completo de modelagem e escaneamento 3d.
Dados do setor de manufatura indicam que a digitalização de ativos físicos pode reduzir o tempo de projeto em até 70%. De acordo com a ABIMAQ, a adoção de tecnologias de manufatura aditiva e prototipagem rápida no Brasil tem sido o motor de competitividade para pequenas e médias indústrias que não podem arcar com os custos de moldes de injeção para baixas tiragens.
Aqui estão as implicações reais de não agir:
- Dependência de Fornecedores Externos: Você fica refém do prazo de entrega de terceiros para peças simples que poderiam ser replicadas localmente.
- Erro Humano na Medição: O uso de paquímetros e micrômetros em peças orgânicas gera lacunas de precisão. O scanner 3D elimina a subjetividade da medição manual.
- Risco de Obsolescência: Peças que não possuem documentação técnica tornam-se "pontos únicos de falha" na sua linha de produção.
Se analisarmos sob a ótica de ROI, a implementação desses processos permite a criação de "estoques digitais". Em vez de ocupar espaço físico com centenas de peças de reposição, a empresa armazena arquivos CAD. Quando a peça falha, ela é impressa em 3D ou usinada instantaneamente.
Aplicações Práticas e Fluxo de Trabalho Passo a Passo
A aplicação prática da modelagem e escaneamento 3d não se limita a copiar peças. Ela expande a capacidade de inovação. Por exemplo, no design de produtos ergonômicos, escaneamos o corpo humano para criar suportes ou ferramentas que se adaptem perfeitamente à anatomia do operador, aumentando a produtividade e reduzindo lesões.
Para quem busca resultados profissionais, o fluxo ideal recomendado pela 3D Filamento segue estas etapas:

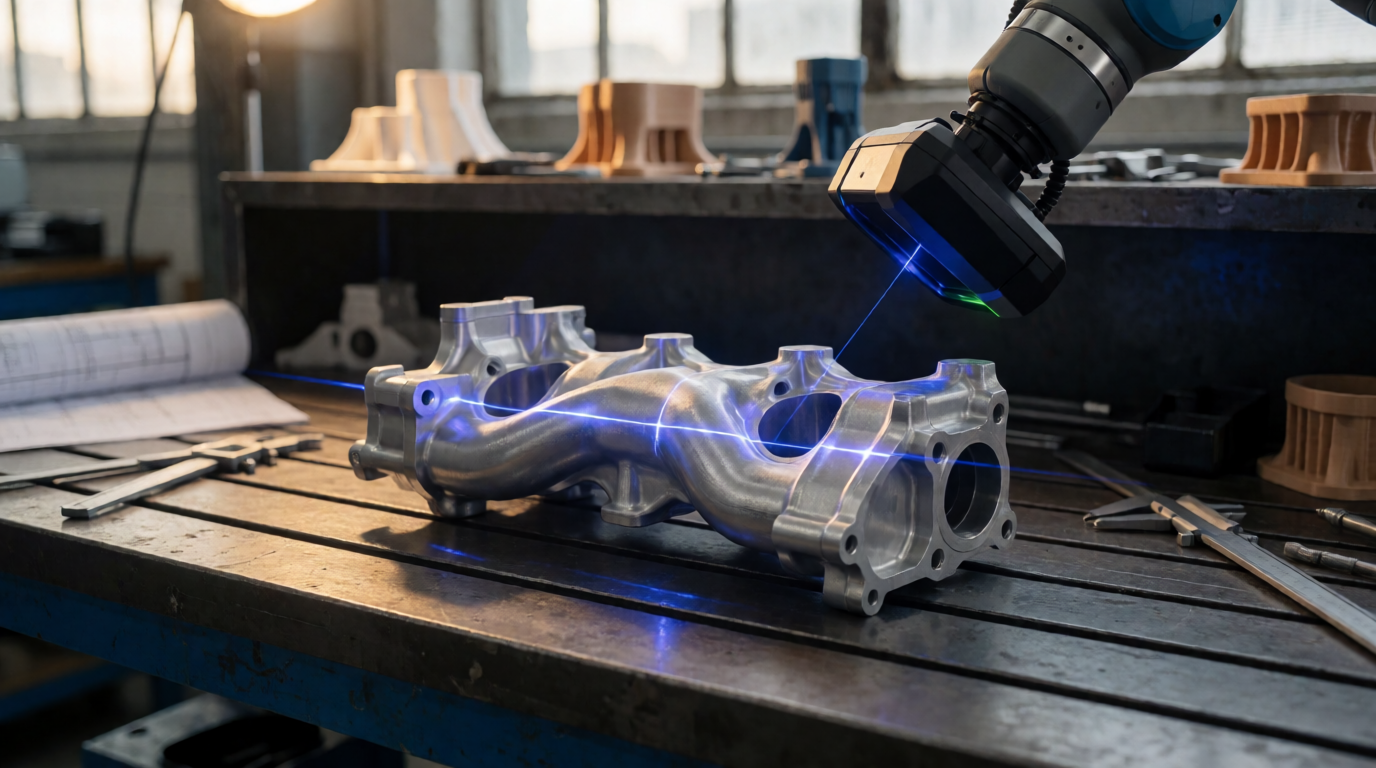

- Aquisição de Dados (Escaneamento): Utiliza-se scanners de luz estruturada ou laser para capturar a peça. É fundamental a limpeza da superfície e, em alguns casos, a aplicação de spray matizante para evitar reflexos em metais polidos.
- Processamento da Nuvem de Pontos: O software alinha as diversas capturas em um único sistema de coordenadas, removendo "ruídos" (pontos irrelevantes do ambiente).
- Geração da Malha (Mesh): A nuvem de pontos é convertida em uma malha de triângulos (STL).
- Engenharia Reversa (Modelagem): O modelador utiliza a malha como referência para reconstruir a geometria no software CAD, aplicando tolerâncias técnicas e normas industriais.

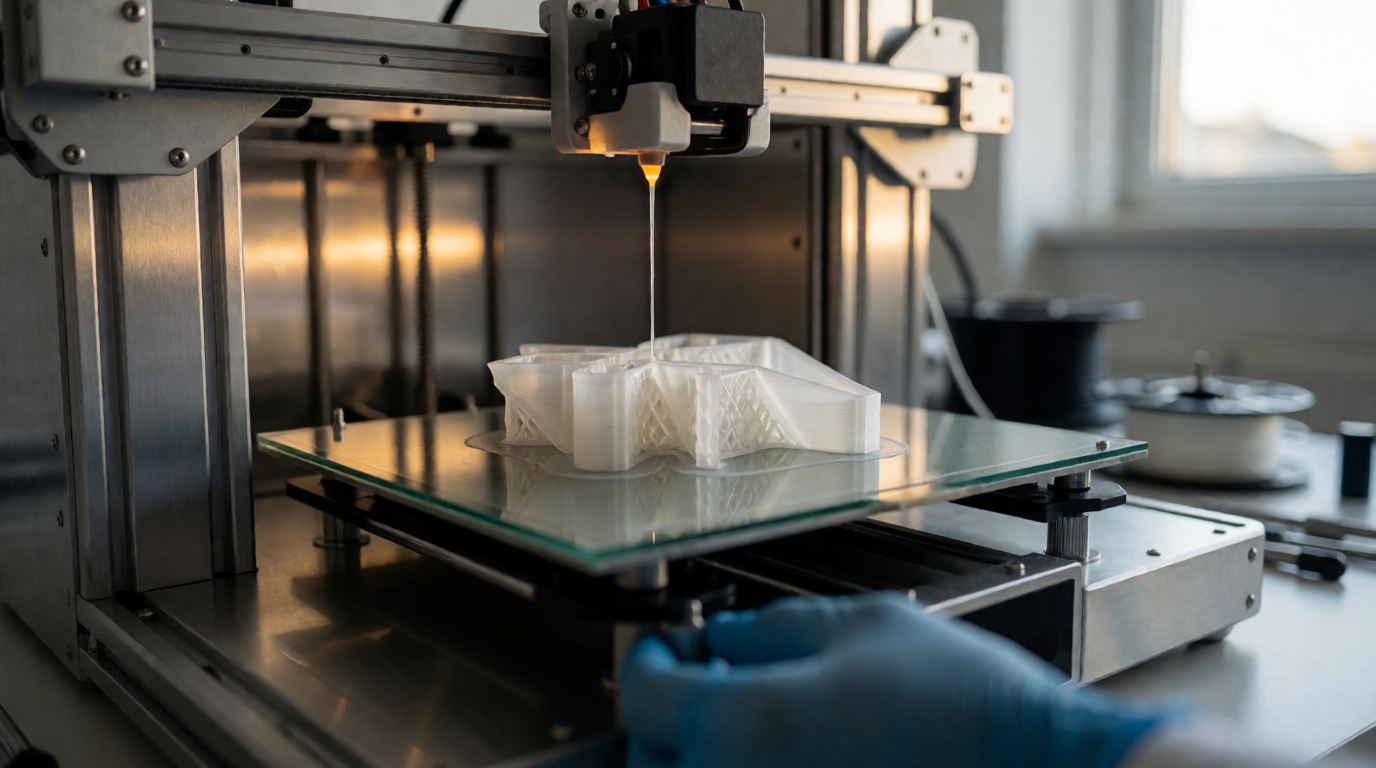

- Validação e Impressão: O modelo é validado digitalmente e enviado para impressão 3D (via FDM ou SLA) para teste de ajuste (fit check).
Ponto-Chave: O escaneamento fornece a "fotografia" geométrica, mas é a modelagem que fornece a "inteligência" técnica. Sem a modelagem, você tem apenas um arquivo visual; com ela, você tem um projeto industrial.
A 3D Filamento atua justamente na ponte entre a necessidade técnica e a execução, conectando clientes a fornecedores que dominam esse fluxo, garantindo que a peça final não seja apenas visualmente idêntica, mas funcionalmente superior.
Comparação de Abordagens de Replicação de Peças
Muitas empresas ainda hesitam entre o método tradicional, o uso de softwares de IA simplistas ou a abordagem profissional de engenharia reversa. A tabela abaixo detalha as diferenças críticas:
| Critério | Método Tradicional (Manual) | IA/Software Automático (Low-End) | Modelagem e Escaneamento 3D Profissional |
|---|---|---|---|
| Precisão | Média (depende do operador) | Baixa (gera malhas imprecisas) | Altíssima (precisão micrométrica) |
| Velocidade | Lenta (muitos esboços) | Rápida (mas requer refação) | Eficiente (captura rápida + refino) |
| Editabilidade | Alta (desenho do zero) | Nula (gera arquivos "burros") | Total (arquivo CAD paramétrico) |
| Custo de Erro | Alto (retrabalho físico) | Médio (erros de encaixe) | Baixo (validação digital prévia) |
| Indicação | Peças extremamente simples | Visualizações conceituais | Peças técnicas e complexas |
Agora, aqui é onde a maioria dos profissionais se engana: eles acreditam que o software "faz tudo sozinho". A verdade é que a automação de malhas (automatizada por IA ou plugins) frequentemente ignora a intenção de projeto. Um raio de 2mm pode ser interpretado como 1.98mm, o que em uma montagem de alta precisão significa que a peça não entrará no alojamento. O toque humano da modelagem técnica é o que separa um brinquedo de um componente industrial.
Mitos e Equívocos Comuns sobre a Digitalização 3D
Existem várias crenças equivocadas que impedem a indústria de evoluir. Vou abordar as principais com base no que vejo no dia a dia da consultoria em manufatura aditiva.
Mito 1: "O escaneamento 3D substitui a necessidade de um engenheiro."
Isso é um erro grave. O escaneamento é a ferramenta de coleta de dados. O engenheiro é quem sabe por que aquela peça tem aquele ângulo ou aquele reforço. Sem a análise técnica, você corre o risco de replicar um erro de design da peça original. A modelagem profissional serve para otimizar a peça, não apenas copiá-la.
Mito 2: "Scanners 3D são caros demais para pequenas empresas."
A realidade mudou. Hoje, o modelo de "Serviço de Escaneamento" é extremamente acessível. Você não precisa comprar o equipamento; você contrata a expertise. O custo de um serviço de modelagem e escaneamento 3d é insignificante perto do custo de ter uma linha de produção parada.
Mito 3: "Toda peça escaneada pode ser impressa em 3D imediatamente."
A maioria dos guias simplistas ignora que arquivos STL (gerados por scanners) costumam ter "buracos" ou faces invertidas. Tentar imprimir um arquivo de scanner sem a devida modelagem de reparo geralmente resulta em impressões falhas ou geometrias impossíveis.
Perguntas Frequentes
Qual a diferença entre escaneamento 3D e modelagem 3D?
O escaneamento 3D é um processo de captura passiva; ele "lê" a superfície de um objeto real e a transforma em pontos digitais. É como tirar uma foto ultra-detalhada em 360 graus. Já a modelagem 3D é um processo ativo de construção. Nela, o profissional usa softwares como SolidWorks ou Fusion 360 para criar formas geométricas precisas. Enquanto o escaneamento entrega a aparência da peça, a modelagem entrega a estrutura técnica necessária para a fabricação industrial.
O escaneamento 3D consegue capturar detalhes internos de uma peça?
Depende da tecnologia. Scanners de luz estruturada e laser capturam apenas o que "enxergam" (superfícies externas). Para capturar geometrias internas complexas, como canais de refrigeração ou engrenagens internas, a solução é utilizar a Tomografia Computadorizada Industrial (CT Scan). Após a captura interna, a modelagem e escaneamento 3d combinam esses dados para criar um modelo sólido completo, permitindo a análise de falhas internas sem a necessidade de cortar a peça.
Quanto tempo leva para transformar um objeto físico em um arquivo CAD?
O tempo varia drasticamente conforme a complexidade. Um escaneamento básico leva alguns minutos. No entanto, a modelagem paramétrica — que é a transformação da malha em um arquivo editável — pode levar de algumas horas a dias. Peças com geometrias simples e orgânicas são rápidas; componentes mecânicos com tolerâncias apertadas exigem um trabalho de refino manual rigoroso para garantir que a peça funcione perfeitamente após a impressão.
Quais materiais são recomendados após a modelagem de uma peça escaneada?
A escolha depende da função da peça. Para protótipos de validação de encaixe, o PLA é ideal devido ao baixo custo. Para peças funcionais que exigem resistência química e térmica, recomendamos o PETG ou ABS. Em casos de alta precisão e acabamento superficial superior, a impressão em resina (SLA) é a escolha certa. A Ultimaker fornece documentações técnicas extensas que ajudam a escolher o material com base nas propriedades mecânicas necessárias para cada aplicação.
É possível recuperar peças que estão completamente quebradas via escaneamento?
Sim, e este é um dos maiores benefícios da técnica. Quando temos fragmentos de uma peça, podemos escanear cada pedaço e, através de softwares de modelagem, realizar a "reconstrução geométrica". Utilizamos a simetria da peça e a lógica de engenharia para preencher as lacunas. Isso permite que a modelagem e escaneamento 3d recupere componentes que seriam considerados lixo, transformando-os novamente em arquivos de produção.
Conclusão: O Caminho para a Eficiência Industrial
A decisão de investir em modelagem e escaneamento 3d não deve ser vista como um custo de tecnologia, mas como uma estratégia de mitigação de riscos. A capacidade de digitalizar o mundo físico permite que as empresas abandonem a obsolescência e assumam o controle total sobre seu ciclo de manutenção e desenvolvimento de produtos.
Se você continua dependendo de medições manuais ou sofre com a falta de desenhos técnicos de peças antigas, você está operando com um risco operacional desnecessário. A transição para um fluxo de trabalho digital — onde o escaneamento alimenta a modelagem e esta alimenta a manufatura aditiva — é o que separa as indústrias ágeis das obsoletas.
Para tirar suas ideias do papel ou recuperar peças críticas com precisão industrial, conte com a rede de especialistas da 3D Filamento. Nós conectamos sua necessidade técnica aos melhores fornecedores de escaneamento e modelagem do Brasil.
Atendimento Local Especializado: Para agendar serviços presenciais com técnicos credenciados em Porto Alegre e região metropolitana, acesse o canal oficial de serviço de impressão 3D em Porto Alegre (RS).
