Quando Trocar a Modelagem Tradicional pelo Escaneamento 3D?
A decisão de migrar da modelagem manual para o escaneamento ocorre no momento em que a complexidade geométrica de uma peça torna o desenho técnico inviável ou excessivamente caro. Na prática, você deve optar por processos de modelagem e escaneamento 3d quando a peça possui superfícies orgânicas, desgastes irregulares ou quando não existem desenhos técnicos (Blueprints) disponíveis, transformando o que levaria semanas de engenharia reversa em horas de captura digital.
Em minha experiência trabalhando com prototipagem industrial, percebi que o erro mais comum de gestores é tentar "forçar" a modelagem CAD em peças fundidas ou moldadas com curvas complexas. Isso gera um retrabalho imenso, pois o modelo matemático raramente reflete a realidade física da peça, resultando em ajustes manuais caros após a impressão 3D. O escaneamento não é apenas "mais rápido", ele é a única forma de garantir a fidelidade dimensional em peças que já sofreram deformações ou que foram concebidas artisticamente.
O Que Define a Necessidade de Modelagem e Escaneamento 3D?
Para entender quando a troca é necessária, precisamos diferenciar a natureza dos dados. A modelagem tradicional (CAD) cria geometria baseada em parâmetros matemáticos (linhas, arcos e superfícies). Já o escaneamento gera uma "nuvem de pontos", que é uma representação digital exata da superfície física.
📚
Definição
Escaneamento 3D é o processo de análise de um objeto físico para coletar dados geométricos, resultando em uma malha de triângulos (STL) que representa a superfície externa do objeto com precisão micrométrica.
A transição para o uso de modelagem e escaneamento 3d torna-se mandatória quando entramos no campo da engenharia reversa. Se você tem uma peça quebrada de uma máquina importada da Alemanha e não possui o arquivo original, tentar desenhá-la do zero usando um paquímetro é um risco técnico. O escaneamento captura as tolerâncias reais, inclusive as imperfeições, permitindo que a nova peça se encaixe perfeitamente no conjunto.
De acordo com a ASTM International, a padronização da manufatura aditiva exige que a precisão geométrica seja validada. Quando a precisão exigida é superior à capacidade de medição manual, o escaneamento torna-se a única ferramenta confiável para a criação de modelos digitais que servirão de base para a impressão 3D industrial.
Aqui entra um ponto interessante: o escaneamento raramente substitui a modelagem completamente. O fluxo ideal é o "Scan-to-CAD". Você escaneia a peça para obter a geometria exata e, em seguida, usa esses dados como referência para modelar as superfícies paramétricas. Isso elimina a adivinhação e garante que o design final seja fabricável e funcional.
Por Que a Escolha do Timing Impacta o ROI do Projeto?
A escolha do momento certo para implementar o escaneamento impacta diretamente o custo operacional e o time-to-market. Quando uma empresa insiste na modelagem manual para peças complexas, ela incorre no "custo do erro de interpretação". Cada vez que um protótipo impresso não encaixa devido a um erro de medição manual, perde-se material, tempo de máquina e horas de engenharia.
Dados da 3D Printing Industry indicam que a integração de escaneamento 3D em fluxos de prototipagem rápida pode reduzir o ciclo de desenvolvimento de produtos em até 40%. Isso acontece porque a validação da forma ocorre instantaneamente. Se você está em uma fase de design orgânico (como no setor automotivo ou médico), esperar para escanear até o final do projeto é um erro estratégico; o escaneamento deve ocorrer em cada iteração para validar a ergonomia.
Se analisarmos o impacto financeiro, a modelagem manual de uma peça complexa pode levar 40 horas de um engenheiro sênior. O escaneamento da mesma peça, somado ao processamento da malha, pode levar apenas 4 horas. A diferença de custo não está apenas nas horas trabalhadas, mas na redução drástica de resíduos.
Um exemplo real que vi com frequência: empresas que ignoram o escaneamento em peças de manutenção de máquinas antigas acabam gastando três vezes mais em "ajustes de lima" na montagem final. Quando você utiliza a modelagem e escaneamento 3d, você transfere o esforço do ajuste físico (manual e lento) para o ajuste digital (rápido e preciso), o que é a essência da indústria 4.0.
Como Implementar a Transição da Modelagem para o Escaneamento?
A migração não deve ser abrupta, mas sim baseada em gatilhos técnicos. O primeiro passo é a análise de superfície. Se a peça possui raios variáveis, superfícies assimétricas ou texturas complexas, o gatilho para o escaneamento foi acionado.
Para quem busca eficiência, a recomendação é utilizar os serviços da 3D Filamento. Nós conectamos sua demanda a fornecedores que possuem scanners de alta precisão (laser ou luz estruturada), evitando que você precise investir em equipamentos caros sem ter o volume de demanda necessário para amortizar o custo.
Fluxo de implementação sugerido:
- Avaliação de Geometria: A peça é prismática (cubos, cilindros) ou orgânica? Se orgânica $\rightarrow$ Escaneamento.

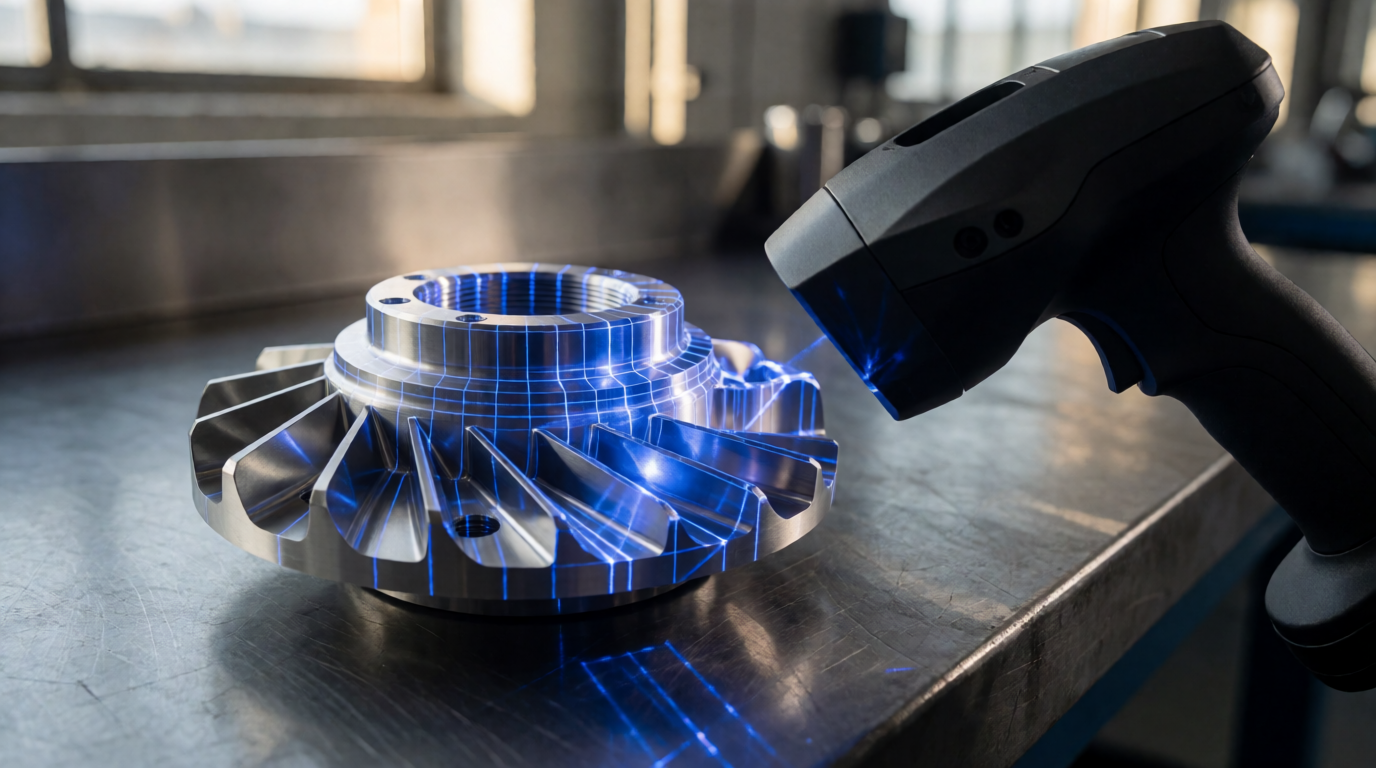

- Captura de Nuvem de Pontos: O objeto é digitalizado, gerando milhões de pontos de coordenada X, Y e Z.
- Processamento de Malha: A nuvem de pontos é convertida em uma malha STL (triângulos).
- Refinamento CAD (Scan-to-CAD): A malha serve de "molde" para que o designer crie superfícies precisas no software CAD.
- Validação: Comparação entre o modelo final e a nuvem de pontos original para garantir que não houve desvios.
Ponto-Chave: O escaneamento 3D não entrega um arquivo pronto para editar no CAD; ele entrega a "casca" do objeto. O valor real está no processo de transformar essa casca em geometria editável.
Agora, aqui está onde a maioria erra: tentar imprimir a malha do scanner diretamente sem o tratamento de modelagem. Malhas de escaneamento costumam ter "buracos" ou ruídos. Tentar imprimir um arquivo STL bruto de escaneamento sem a devida modelagem técnica pode resultar em peças com superfícies irregulares e falhas estruturais. A 3D Filamento orienta seus clientes a sempre realizar a etapa de limpeza de malha e reconstrução de superfícies para garantir a qualidade industrial.
Modelagem Manual vs. Escaneamento: Qual Escolher?
A dúvida sobre qual método utilizar geralmente reside na falta de clareza sobre a finalidade da peça. Para decidir, não olhe apenas para a peça, mas para a fonte da informação. Se você tem o desenho técnico, a modelagem manual é imbatível em precisão. Se você tem apenas o objeto físico, o escaneamento é a única via segura.
| Critério | Modelagem Manual (CAD) | Escaneamento 3D | Abordagem Híbrida (Scan-to-CAD) |
|---|---|---|---|
| Fonte de Dados | Desenhos, fórmulas, paquímetro | Objeto físico real | Objeto físico $\rightarrow$ CAD |
| Complexidade de Forma | Melhor para geometrias simples | Ideal para formas orgânicas | Melhor para alta complexidade |
| Precisão | Teórica (perfeita) | Real (captura imperfeições) | Validada (real + teórica) |
| Custo de Tempo | Alto para peças complexas | Baixo na captura, médio no processamento | Equilibrado e seguro |
| Indicado para | Novos produtos, peças simples | Manutenção, moldes, ergonomia | Engenharia reversa profissional |
Note que a abordagem híbrida é onde reside a maior eficiência industrial. Ao combinar a captura real com a precisão matemática, eliminamos as incertezas. Se você está lidando com prototipagem rápida, a velocidade do escaneamento permite que você valide volumes rapidamente antes de investir horas em modelagem detalhada.
Mitos Comuns Sobre a Modelagem e Escaneamento 3D
Existe uma série de crenças equivocadas que levam engenheiros a evitarem a tecnologia de escaneamento, prolongando prazos desnecessariamente.
Mito 1: "O escaneamento 3D é preciso demais e captura sujeiras da peça."
Muitos acreditam que o scanner "engana" o projeto ao capturar amassados ou oxidação. A verdade é que isso é uma vantagem. Ao capturar a deformação real de uma peça desgastada, você consegue modelar a peça de reposição compensando esse desgaste, algo impossível na modelagem manual.
Mito 2: "Posso editar o arquivo do scanner como se fosse um arquivo de SolidWorks."
Este é o erro mais clássico. Arquivos de escaneamento são malhas (meshes), não sólidos paramétricos. Você não consegue simplesmente "mudar o raio de um furo" em um arquivo STL de escaneamento. É preciso converter a malha em superfícies NURBS. A maioria dos guias simplifica isso, mas a realidade técnica exige software especializado e expertise em modelagem.
Mito 3: "O escaneamento é caro demais para peças pequenas."
Pelo contrário. Para peças pequenas e complexas, o custo de horas de engenharia para medir cada detalhe manualmente supera rapidamente o custo de um serviço de escaneamento profissional. Quando analisamos o custo total do projeto, a modelagem e escaneamento 3d reduzem o custo final ao evitar a fabricação de protótipos errados.
Perguntas Frequentes
Quando devo preferir a modelagem manual ao escaneamento?
Você deve preferir a modelagem manual quando possui todas as especificações técnicas, medidas precisas e desenhos do projeto. Em casos de peças com geometrias simples — como suportes lineares, caixas retangulares ou eixos cilíndricos — o uso de softwares CAD é mais rápido, gera arquivos mais leves e garante que as dimensões sigam normas técnicas rigorosas sem a necessidade de capturar a realidade física.
O escaneamento 3D serve para qualquer tipo de material?
Não. Materiais extremamente reflexivos (como cromados), transparentes (vidro) ou pretos profundos absorvem ou refletem a luz do scanner, criando "buracos" na nuvem de pontos. Nesses casos, utilizamos sprays matificantes (pós temporários) que criam uma camada branca fosca sobre a peça, permitindo que o sensor capture a geometria com precisão. Após o processo, o spray é facilmente removido.
Qual a diferença entre precisão de escaneamento e precisão de impressão?
A precisão do escaneamento refere-se à capacidade do sensor de ler a superfície (ex: precisão de 10 microns). A precisão da impressão depende da tecnologia (FDM, SLA, SLS) e da calibração da máquina. O escaneamento fornece o "mapa" perfeito, mas a impressão 3D é a execução desse mapa. É possível ter um escaneamento perfeito e uma impressão imprecisa se a máquina não estiver calibrada.
Como o escaneamento 3D auxilia na ergonomia de produtos?
O escaneamento permite capturar a anatomia humana com precisão milimétrica. No design de próteses ou equipamentos de proteção individual (EPIs), escanear o corpo do usuário permite que a modelagem CAD seja feita sobre a anatomia real, garantindo que o produto final não cause pontos de pressão ou desconforto, aumentando drasticamente a aceitação do usuário final.
O que é o processo de 'Scan-to-CAD' e por que ele é fundamental?
O Scan-to-CAD é o processo de usar a malha de triângulos gerada pelo escaneamento como um guia para reconstruir a geometria em formato paramétrico (Sólidos). Ele é fundamental porque arquivos de malha (STL) não são editáveis de forma intuitiva. Sem esse processo, você tem apenas uma "foto 3D" do objeto; com o Scan-to-CAD, você tem um modelo de engenharia que pode ser modificado, otimizado e enviado para usinagem ou impressão industrial.
Conclusão e Próximos Passos
Saber quando trocar a modelagem tradicional por processos de modelagem e escaneamento 3d é a diferença entre um projeto que flui e um que trava em sucessivas rodadas de prototipagem falha. O gatilho para a mudança deve ser a complexidade: se a peça desafia a régua e o paquímetro, ela pede o scanner.
A transição para o escaneamento não é apenas sobre tecnologia, mas sobre a redução de riscos. Ao capturar a realidade física, você elimina a subjetividade do desenho manual e garante que a peça final terá a performance esperada no ambiente industrial.
Se você tem peças complexas, componentes obsoletos sem desenho técnico ou precisa de alta precisão em protótipos orgânicos, não tente resolver no "olhômetro". A equipe da 3D Filamento está pronta para conectar você aos melhores especialistas em escaneamento e manufatura aditiva do Brasil.
Acesse 3dfilamento.com e solicite um orçamento para transformar seus objetos físicos em modelos digitais precisos.
Atendimento Local Especializado: Para agendar serviços presenciais com técnicos credenciados em São José dos Campos e região metropolitana, acesse o canal oficial de serviço de impressão 3D em São José dos Campos (SP).
