O que é Modelagem e Escaneamento 3D e como eles transformam a Indústria?
A precisão dimensional é o divisor de águas entre um protótipo funcional e um erro caro de fabricação. No cenário atual da manufatura, a integração entre modelagem e escaneamento 3D permite que objetos físicos sejam convertidos em dados digitais precisos e, posteriormente, editados ou replicados com fidelidade absoluta. Em termos simples, enquanto o escaneamento captura a realidade existente, a modelagem cria a geometria necessária para a produção, formando um ciclo fechado de digitalização e fabricação.
Em minha experiência trabalhando com projetos de engenharia reversa, percebi que o erro mais comum de empresas iniciantes é acreditar que o escaneamento 3D entrega um arquivo pronto para a impressão. Na verdade, o escaneamento gera uma "nuvem de pontos" ou uma "malha (mesh)", que é essencialmente uma casca digital. Para que essa peça seja útil em um ambiente industrial, ela precisa passar por um processo de modelagem paramétrica. Sem essa etapa, você tem apenas uma representação visual, e não um modelo técnico capaz de ser editado em um software de CAD.
Entendendo a Modelagem e o Escaneamento 3D: Conceitos e Fluxos
Para compreender a fundo essa tecnologia, precisamos separar a captura da criação. O escaneamento 3D é a tecnologia de medição sem contato que utiliza lasers ou luz estruturada para coletar dados geométricos de um objeto físico. O resultado é a digitalização de milhões de pontos no espaço tridimensional.
📚
Definição
Escaneamento 3D é o processo de análise de um objeto físico para coletar dados sobre sua forma e dimensões, convertendo-os em um modelo digital composto por polígonos ou nuvens de pontos.
A modelagem 3D, por outro lado, é o ato de criar essa representação matemática. Ela pode ser orgânica (como a escultura digital) ou paramétrica (baseada em dimensões exatas, fórmulas e restrições). Quando unimos ambos, entramos no campo da engenharia reversa: escaneamos uma peça antiga ou desgastada, importamos esses dados para um software de CAD e modelamos a peça nova com as melhorias necessárias.
De acordo com a ASTM International, a padronização dos processos de manufatura aditiva exige que a precisão dos dados de entrada seja rigorosa para garantir a interoperabilidade entre diferentes sistemas de impressão. Isso significa que a qualidade da modelagem e escaneamento 3D impacta diretamente a certificação técnica de peças industriais.
Agora, aqui entra um ponto técnico fundamental: a diferença entre STL e STEP. O escaneamento geralmente gera arquivos STL (Standard Tessellation Language), que são compostos por triângulos. Já a modelagem profissional visa arquivos STEP ou IGES, que utilizam geometria B-Rep (Boundary Representation). Transformar um STL em STEP é o coração do trabalho de um especialista em manufatura aditiva.
Por que a Digitalização 3D é Vital para a Competitividade Industrial?
A incapacidade de documentar peças antigas é um dos maiores gargalos da indústria brasileira. Muitas fábricas operam com máquinas de décadas atrás cujos desenhos técnicos foram perdidos. Aqui, a modelagem e escaneamento 3D não são apenas conveniências, mas ferramentas de sobrevivência operacional.
O impacto financeiro é mensurável. A redução do tempo de downtime (máquina parada) ocorre quando uma peça quebrada pode ser escaneada e reimpressa em poucas horas, em vez de esperar semanas por um fornecedor externo. Relatórios da 3D Printing Industry indicam que a adoção de fluxos de digitalização integrados reduz o ciclo de desenvolvimento de produtos em até 40%, permitindo iterações muito mais rápidas.
Além da velocidade, há a precisão. O uso de scanners de alta resolução elimina o erro humano inerente ao uso de paquímetros e micrômetros em geometrias complexas. Se você tentar medir manualmente uma hélice de turbina ou um molde injetado complexo, terá lacunas de informação. O escaneamento captura cada curva com precisão de micra.
Considere as seguintes implicações de negócio:
- Redução de Custos de Inventário: Em vez de estocar centenas de peças físicas, a empresa mantém um "estoque digital". A peça é impressa apenas quando necessária.
- Customização em Massa: Na área médica, por exemplo, o escaneamento de um membro permite a modelagem de uma prótese que se ajusta perfeitamente à anatomia do paciente.
- Controle de Qualidade (Inspeção): Comparar o objeto físico escaneado com o modelo CAD original para verificar se a peça foi fabricada dentro das tolerâncias especificadas.
Ponto-Chave: A digitalização 3D remove a dependência de desenhos manuais obsoletos e transforma a manutenção reativa em manutenção preditiva e digital.
Aplicações Práticas: Do Escaneamento à Peça Final
Para implementar um fluxo de trabalho de modelagem e escaneamento 3D com sucesso, é necessário seguir um pipeline rigoroso. Não se trata apenas de "apontar e clicar", mas de preparar o ambiente e tratar os dados.
Passo a Passo da Implementação Técnica
- Preparação do Objeto: Peças muito reflexivas ou transparentes (como cromo ou vidro) confundem o laser do scanner. Nesses casos, aplicamos um spray matizador temporário para criar uma superfície opaca.

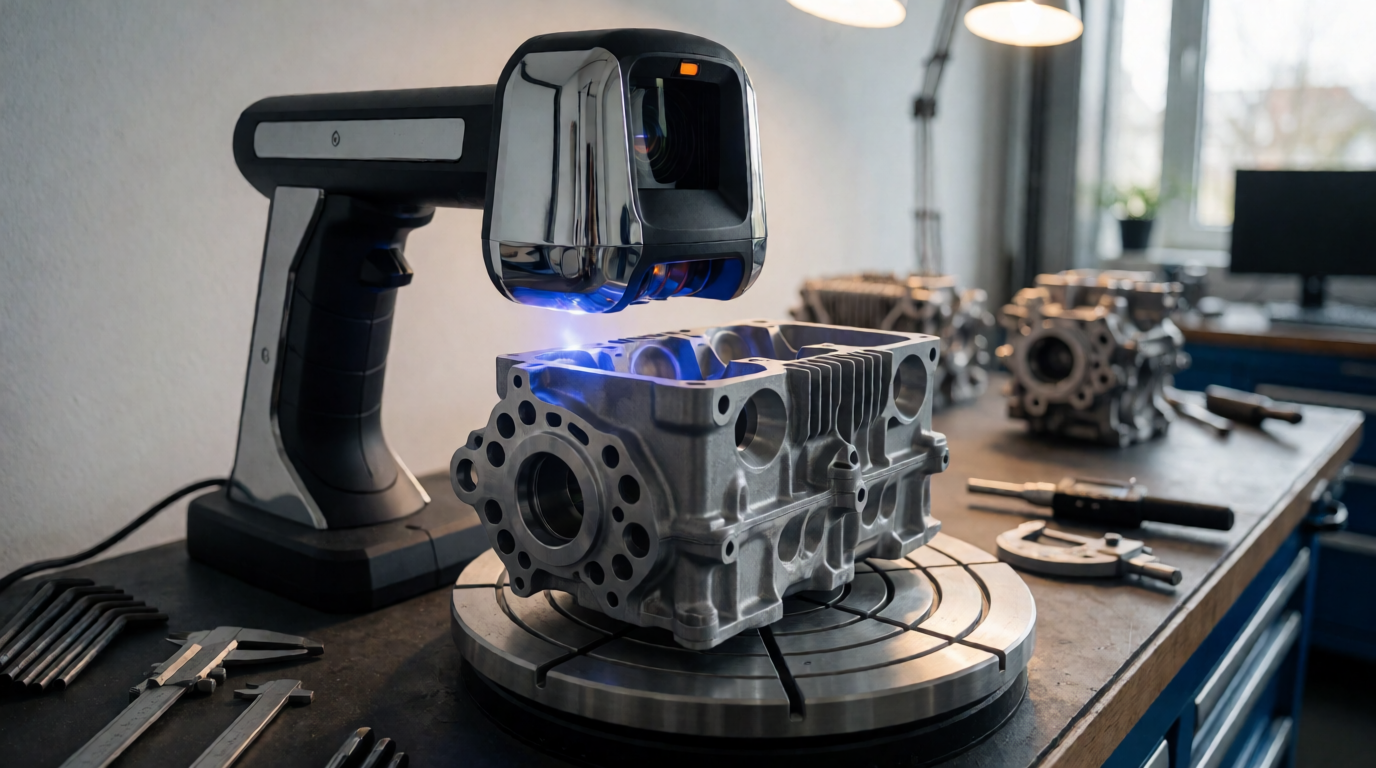

- Captura de Dados (Escaneamento): O scanner percorre a peça, gerando a nuvem de pontos. É essencial variar os ângulos para evitar "buracos" na malha digital.
- Processamento de Malha (Mesh Processing): O software de pós-processamento limpa ruídos, fecha buracos e alinha a peça em um sistema de coordenadas cartesiano.
- Modelagem Paramétrica (Engenharia Reversa): Aqui, o designer utiliza a malha escaneada como guia para criar superfícies precisas e volumes sólidos no CAD.
- Fabricação Aditiva: O modelo final é enviado para impressão 3D, utilizando tecnologias como FDM para protótipos ou SLA para alta precisão.
No 3D Filamento, nós otimizamos esse processo conectando clientes a especialistas que dominam desde a captura bruta até a entrega do arquivo STEP final. O erro que vejo constantemente é o cliente tentar imprimir a malha bruta do scanner; o resultado costuma ser uma peça com superfícies facetadas e dimensões imprecisas. A modelagem profissional refina essas superfícies, transformando "facetas" em "curvas perfeitas".
Ponto-Chave: O valor real não está no scanner, mas na capacidade de traduzir a nuvem de pontos em geometria editável e funcional.
Comparando Abordagens de Digitalização e Modelagem
Nem todo projeto exige a mesma tecnologia. Dependendo da precisão necessária e do orçamento, a escolha da ferramenta muda drasticamente. Muitas empresas cometem o erro de investir em scanners de alta precisão para tarefas que seriam resolvidas com fotogrametria simples.
Abaixo, apresento uma comparação técnica entre as principais abordagens de mercado:
| Abordagem | Precisão | Custo | Melhor Para | Desvantagem |
|---|---|---|---|---|
| Fotogrametria | Média/Baixa | Baixo | Objetos grandes, cenários, texturas | Lento processamento, erro em superfícies lisas |
| Laser Scanning | Alta | Médio/Alto | Peças industriais, engenharia reversa | Exige software caro, sensível a reflexos |
| Luz Estruturada | Muito Alta | Alto | Odontologia, joalheria, metrologia | Campo de visão limitado, sensível à luz ambiente |
| Modelagem Manual | Absoluta | Variável | Novos produtos, peças geométricas simples | Demorado para formas orgânicas complexas |
Essa tabela deixa claro que a escolha depende do objetivo. Se você precisa de uma peça para encaixe mecânico com tolerância de 0,1mm, a luz estruturada combinada com modelagem paramétrica é o único caminho viável. Se deseja apenas uma referência visual de um monumento, a fotogrametria resolve.
Mitos e Equívocos sobre Modelagem e Escaneamento 3D
Existe muita desinformação no mercado, muitas vezes propagada por tutoriais superficiais de internet. Como especialista, sinto a necessidade de desmistificar alguns pontos.
Mito 1: "O scanner 3D substitui o projetista de CAD."
Isso é categoricamente falso. O scanner é apenas a ferramenta de medição. Ele não sabe onde deve haver um furo de parafuso se o furo estiver obstruído, nem entende a função mecânica da peça. O projetista é quem interpreta os dados e decide onde a geometria deve ser corrigida para que a peça funcione melhor que a original.
Mito 2: "Qualquer câmera de celular pode fazer escaneamento profissional."
Aplicativos de LiDAR em smartphones são excelentes para visualização de ambientes e modelos básicos, mas são insuficientes para a indústria. A precisão de um iPhone é de centímetros; a indústria exige precisões de micra. Usar fotogrametria de celular para engenharia reversa de motores é um caminho rápido para o prejuízo.
Mito 3: "Modelagem 3D é tudo a mesma coisa."
Há uma diferença abissal entre modelagem poligonal (usada em jogos e filmes) e modelagem sólida/paramétrica (usada em engenharia). Se você enviar um arquivo de "escultura" para a usinagem CNC, o operador não conseguirá trabalhar com ele porque não há definições matemáticas de raios e tangências.
Perguntas Frequentes
Qual a diferença entre modelagem orgânica e paramétrica?
A modelagem orgânica, ou escultura digital, foca na aparência e na forma, manipulando a geometria como se fosse argila virtual. É ideal para personagens ou formas artísticas. Já a modelagem paramétrica baseia-se em dimensões, restrições e parâmetros matemáticos. Se você altera o raio de um furo no início do projeto, todo o modelo se ajusta automaticamente. Para a indústria e manufatura aditiva, a modelagem paramétrica é a norma, pois permite a fabricação com precisão técnica e a criação de arquivos para CNC e moldes.
O escaneamento 3D consegue capturar a cor do objeto?
Sim, muitos scanners modernos possuem câmeras integradas que capturam a cor (textura) simultaneamente à geometria. Isso gera um modelo "fotorealista". No entanto, para a maioria das aplicações de engenharia, a cor é irrelevante; o que importa é a "nuvem de pontos" geométrica. A textura é útil em preservação de patrimônio histórico ou design de produtos onde a estética visual é o foco, mas para a produção de peças técnicas, focamos exclusivamente na precisão dimensional.
Quanto tempo leva para transformar um escaneamento em um modelo CAD?
O tempo varia drasticamente conforme a complexidade da peça. Um cubo com furos simples pode levar 30 minutos. Uma carcaça de motor complexa com canais internos pode levar dias de trabalho. O processo de "re-topologia" e a criação de superfícies NURBS (Non-Uniform Rational B-Splines) exigem análise técnica. No 3D Filamento, orientamos nossos clientes a fornecerem a finalidade da peça, pois se for apenas para um protótipo visual, o tempo é reduzido; se for para produção em série, a modelagem deve ser exaustiva.
Quais são os materiais mais indicados para imprimir peças escaneadas?
Depende da aplicação. Para protótipos de validação geométrica, o PLA é excelente por ser rápido e barato. Para peças que sofrerão impacto ou calor, utilizamos ABS ou PETG. Se a peça escaneada for para uso industrial final, recomendamos Nylon com Fibra de Carbono ou resinas técnicas de alta resistência (SLA). O importante é que a modelagem considere a contração do material, pois cada filamento ou resina se comporta de maneira diferente após a cura.
É possível escanear objetos muito pequenos, como joias?
Sim, mas requer scanners de luz estruturada de alta precisão ou microscopia 3D. Scanners industriais comuns podem não ter a resolução necessária para capturar detalhes de 0,01mm. Para joalheria, o fluxo geralmente envolve escaneamento de altíssima resolução seguido de modelagem detalhada em softwares como Rhino ou Matrix, garantindo que cada cravação de pedra seja exata antes da fundição por cera perdida via impressão 3D.
Conclusão e Próximos Passos
A convergência entre a captura da realidade e a criação digital redefine a eficiência fabril. A modelagem e escaneamento 3D não são mais tecnologias futuristas, mas ferramentas essenciais para qualquer empresa que deseje reduzir custos de manutenção e acelerar o lançamento de novos produtos. A transição do físico para o digital, se feita com rigor técnico, elimina a adivinhação e substitui o "eu acho" por dados centimétricos e micrométricos.
Se você possui peças antigas sem desenho técnico, ou se precisa desenvolver um produto baseado em uma forma orgânica complexa, o caminho mais seguro é buscar especialistas em manufatura aditiva. Evite a armadilha de tentar imprimir malhas brutas de scanners amadores; invista na modelagem profissional para garantir a funcionalidade da sua peça.
Para transformar seus objetos físicos em ativos digitais de alta precisão, visite o 3D Filamento. Nossa rede de especialistas na região de Sorocaba e entorno está pronta para realizar desde o escaneamento técnico até a modelagem paramétrica final e a impressão da peça em materiais industriais.
Atendimento Local Especializado: Para agendar serviços presenciais com técnicos credenciados em Sorocaba e região metropolitana, acesse o canal oficial de serviço de impressão 3D em Sorocaba (SP).
