Quando Investir em Modelagem e Escaneamento 3D?
A decisão de integrar a modelagem e escaneamento 3d em um fluxo de trabalho industrial geralmente ocorre no momento em que a medição manual se torna obsoleta ou quando a complexidade geométrica de uma peça impede a criação de um desenho técnico preciso. O momento ideal para adotar essas tecnologias é quando a empresa enfrenta gargalos na engenharia reversa, necessidade de inspeção de qualidade rigorosa ou a urgência de prototipar peças que não possuem arquivos digitais originais. Se você está lidando com peças desgastadas que precisam de reposição imediata ou com moldes complexos que exigem ajustes milimétricos, você já atingiu o ponto de inflexão onde o custo da ineficiência supera o investimento na digitalização 3D.
O Que Define o Momento Certo para a Digitalização 3D?
Para entender quando a modelagem e escaneamento 3d entram em jogo, precisamos diferenciar a criação do zero da captura de realidade. Enquanto a modelagem CAD tradicional é baseada em parâmetros e dimensões teóricas, o escaneamento 3D captura a geometria real, incluindo deformações, desgastes e imperfeições que nenhum paquímetro conseguiria registrar com precisão em tempo hábil.
📚
Definição
Escaneamento 3D é o processo de análise de um objeto físico para coletar dados geométricos (nuvem de pontos), que são posteriormente convertidos em malhas poligonais (STL) e, se necessário, transformadas em modelos CAD paramétricos através da engenharia reversa.
Em minha experiência atendendo indústrias de moldes e matrizes, percebi que o erro mais comum é tentar "modelar por cima" de uma peça física usando apenas medidas manuais. Isso gera um ciclo interminável de "imprime, testa, ajusta e imprime novamente". O momento correto de intervir com o escaneamento é antes mesmo do primeiro protótipo, garantindo que a base digital seja a cópia exata da realidade física. De acordo com a ASTM International, a padronização de processos de manufatura aditiva depende intrinsecamente da precisão dos dados de entrada, o que torna o escaneamento a ferramenta fundamental para garantir a interoperabilidade entre o mundo físico e o digital.

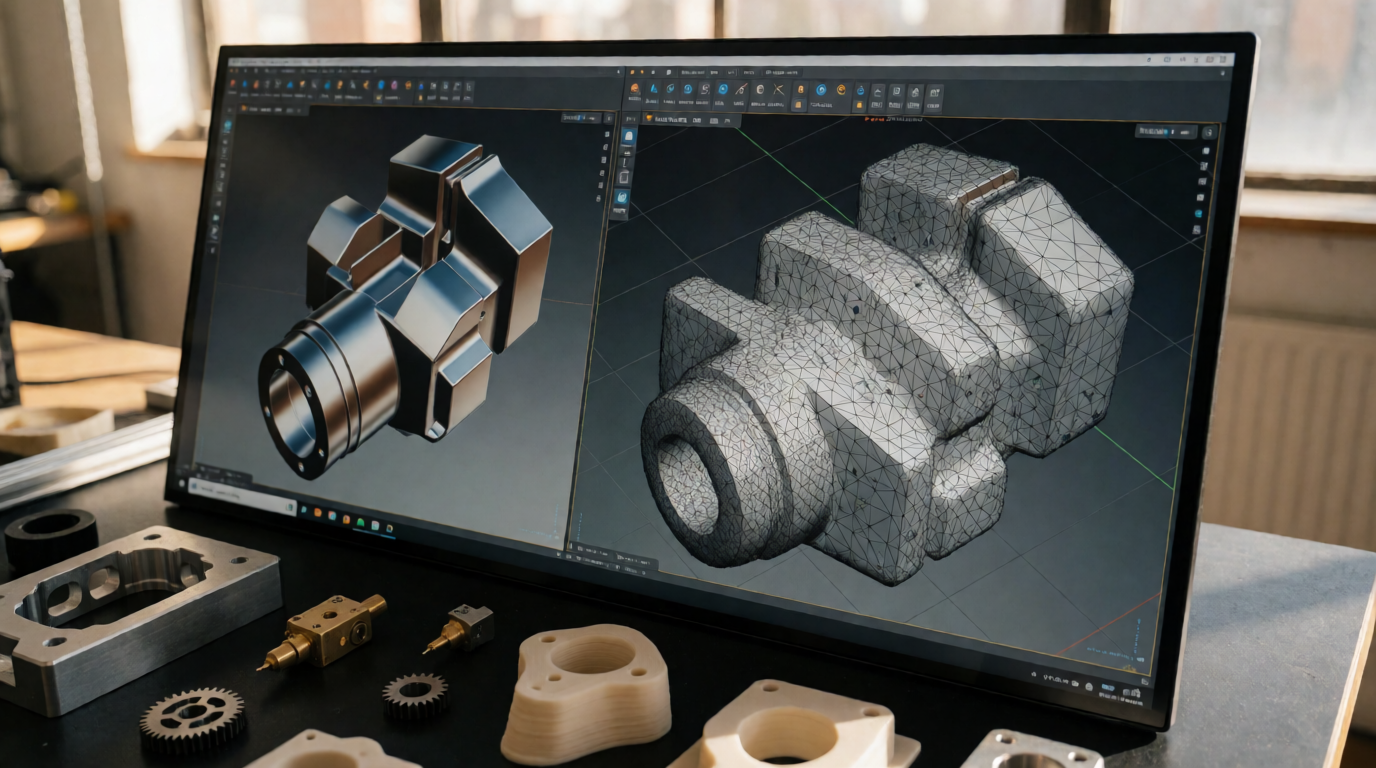

A modelagem 3D entra como a etapa seguinte, onde os dados brutos do scanner são refinados. Não se trata apenas de "copiar" a peça, mas de otimizá-la. Se você precisa alterar a parede de uma peça para torná-la mais resistente ou integrar novos encaixes a um componente antigo, a modelagem híbrida (escaneamento + CAD) é a única solução viável.
Por Que o Timing da Digitalização Impacta o ROI Industrial?
O custo de não utilizar modelagem e escaneamento 3d no momento certo manifesta-se no aumento do lead time de desenvolvimento e no desperdício de material. Quando uma empresa decide digitalizar apenas após a falha de três protótipos, ela já perdeu dinheiro em horas de engenharia e matéria-prima. O impacto financeiro é drástico: a redução de ciclos de iteração de cinco para um único ajuste pode representar uma economia de milhares de reais em projetos de prototipagem rápida.
Dados da 3D Printing Industry indicam que a integração de fluxos de trabalho digitais (Digital Twin) reduz o tempo de desenvolvimento de produtos em até 30% em setores de manufatura complexa. Isso ocorre porque a digitalização elimina a ambiguidade. Quando você tem a nuvem de pontos exata de um componente, a comunicação entre o designer industrial e a produção torna-se matemática, não interpretativa.
Além disso, há a questão da obsolescência de componentes. Muitas indústrias brasileiras operam com máquinas importadas cujos fabricantes já não fornecem suporte ou arquivos CAD. O momento crítico aqui é a "manutenção corretiva de emergência". Esperar a peça quebrar para então pensar em como modelá-la gera paradas de linha que custam fortunas por hora. A estratégia inteligente é realizar o escaneamento preventivo de componentes críticos, criando uma biblioteca digital de reposição.
Ponto-Chave: O maior retorno sobre o investimento (ROI) do escaneamento 3D não está na economia do custo da peça, mas na redução do tempo de máquina parada e na eliminação de erros de medição humana.
Aplicação Prática: Fluxo de Trabalho da Engenharia Reversa
Saber quando usar a tecnologia é metade do caminho; a outra metade é saber como implementar. Para quem busca eficiência, o fluxo de trabalho recomendado pela equipe da 3D Filamento segue uma lógica de precisão crescente.
- Captura da Nuvem de Pontos: O objeto é escaneado utilizando luz estruturada ou laser. Aqui, o objetivo é capturar a máxima quantidade de detalhes geométricos.
- Processamento de Malha (Mesh): Os milhões de pontos capturados são unidos para formar uma "casca" digital (geralmente em formato STL). Nesta fase, removemos ruídos e preenchemos buracos onde o scanner não conseguiu ler.
- Extração de Geometria (Modelagem): Este é o coração da engenharia reversa. O designer utiliza a malha como referência para criar superfícies CAD precisas. Não é apenas converter o arquivo, mas reconstruir a intenção do projeto original.
- Validação e Impressão: O modelo final é comparado com a nuvem de pontos original para verificar desvios. Se a tolerância estiver dentro do especificado, a peça segue para a manufatura aditiva.
Se você precisa de suporte técnico para implementar esse fluxo ou busca fornecedores qualificados para realizar esse serviço em sua região, a 3D Filamento conecta você aos melhores especialistas em manufatura aditiva do Brasil, garantindo que a transição do físico para o digital ocorra sem perda de precisão.
Ponto-Chave: A engenharia reversa não é apenas "copiar", mas sim "compreender e aprimorar". O uso de softwares de modelagem paramétrica após o escaneamento permite que a peça seja modificada para melhor performance, algo impossível em um processo de cópia simples.
Comparando Abordagens de Recuperação de Geometria
Muitos gestores ficam em dúvida entre a medição tradicional, a modelagem manual e o escaneamento. A escolha depende da complexidade da peça e da tolerância exigida.
| Abordagem | Vantagens | Desvantagens | Melhor Para |
|---|---|---|---|
| Medição Manual (Paquímetro/Micrômetro) | Baixo custo inicial; simples. | Lento; alta chance de erro humano; impossível para formas orgânicas. | Peças prismáticas simples; furos e eixos básicos. |
| Modelagem Manual (CAD do zero) | Controle total sobre as dimensões; arquivos leves e editáveis. | Exige desenho técnico preciso; demora no desenvolvimento de formas complexas. | Novos produtos; peças com dimensões normatizadas. |
| Modelagem e Escaneamento 3D | Precisão absoluta da geometria real; rapidez na captura; detecta deformações. | Requer equipamento especializado; processamento de dados mais complexo. | Peças orgânicas; engenharia reversa; controle de qualidade; moldes. |
Aqui está a coisa interessante: a abordagem mais eficiente em 2026 não é escolher uma única técnica, mas usar a abordagem híbrida. Começamos com o escaneamento para obter a volumetria global e usamos a medição manual para validar dimensões críticas (como o diâmetro interno de um rolamento), unindo o melhor dos dois mundos.
Mitos e Equívocos sobre a Digitalização 3D
Existem várias ideias erradas que circulam no mercado, e a maioria dos guias simplistas ignora a complexidade técnica. Vamos desconstruir as principais:
Mito 1: "O escaneamento 3D gera automaticamente um arquivo pronto para editar no SolidWorks ou AutoCAD."
Isso é tecnicamente falso. O scanner gera uma "malha" (STL), que é como uma pele feita de milhões de triângulos. Para transformar isso em um modelo CAD editável (com recursos de extrusão, arredondamento e parametrização), é necessário um processo manual de modelagem sobre a malha. Quem promete "conversão automática" geralmente entrega arquivos pesadíssimos que travam qualquer software de engenharia.
Mito 2: "Qualquer scanner 3D serve para qualquer peça."
Um erro que vejo constantemente. Scanners de luz estruturada são incríveis para detalhes finos e peças pequenas, mas sofrem com superfícies reflexivas ou pretas. Já os scanners a laser são melhores para grandes estruturas e superfícies metálicas. Tentar escanear uma peça de cromo polido com um sensor óptico comum resultará em dados inúteis. É fundamental analisar o material da peça antes de escolher a tecnologia.
Mito 3: "O escaneamento 3D é caro e lento."
Na verdade, quando comparado ao tempo de um engenheiro tentando redesenhar uma peça complexa manualmente por duas semanas, o escaneamento leva horas. O custo inicial pode parecer alto, mas o custo por peça digitalizada cai drasticamente conforme o volume aumenta, especialmente quando consideramos a redução de refugo na fase de prototipagem.
Perguntas Frequentes
Quando devo escolher o escaneamento em vez de apenas desenhar a peça no CAD?
Você deve optar pelo escaneamento quando a peça possui formas orgânicas, superfícies complexas (como moldes de injeção ou peças automotivas) ou quando a peça original sofreu deformações que precisam ser compensadas. Se a geometria não pode ser descrita por círculos, quadrados e ângulos simples, o desenho manual se torna ineficiente e propenso a erros. O escaneamento captura a "verdade" da peça, permitindo que a modelagem posterior seja feita com base em dados reais, eliminando a adivinhação.
O escaneamento 3D substitui a necessidade de um projetista?
Absolutamente não. O escaneamento é a ferramenta de coleta de dados, mas a inteligência reside na modelagem. Um scanner captura a forma, mas não a "função". O projetista é quem decide onde a parede deve ser reforçada, como otimizar o peso da peça ou como ajustar a tolerância para que ela se encaixe perfeitamente em outro componente. O escaneamento potencializa o trabalho do projetista, removendo a parte tediosa da medição e permitindo que ele foque na engenharia e otimização do produto.
Qual a precisão esperada em um processo de modelagem e escaneamento 3d?
A precisão varia conforme o hardware, mas scanners industriais de alta gama conseguem precisões na casa dos micra (μm). No entanto, é importante diferenciar a precisão do scanner da precisão do modelo final. A precisão final depende da habilidade do modelador em interpretar a nuvem de pontos. Para a maioria das aplicações industriais e de prototipagem rápida, tolerâncias de 0,1mm a 0,05mm são facilmente alcançáveis, o que é mais do que suficiente para a maioria das peças mecânicas e moldes.
É possível escanear peças muito pequenas ou muito grandes?
Sim, mas a tecnologia muda. Para peças milimétricas (como joias ou componentes eletrônicos), utilizamos microscopia 3D ou scanners de luz estruturada de alta resolução. Para grandes estruturas, como chassis de veículos ou moldes industriais de metros de comprimento, utilizamos braços de medição CMM ou scanners laser de longo alcance. O segredo está em escolher a escala do equipamento adequada ao objeto; usar um scanner de precisão milimétrica em um carro é ineficiente, assim como usar um scanner de longo alcance em um parafuso é impossível.
Como o escaneamento 3D auxilia na manutenção de máquinas antigas?
Em cenários de máquinas legadas, onde os desenhos técnicos foram perdidos ou a empresa fabricante faliu, o escaneamento 3D é a única via para a recuperação da peça. Ele permite criar um "gêmeo digital" do componente desgastado. A partir desse modelo, o engenheiro pode reconstruir a geometria original (removendo o desgaste) e produzir uma peça nova via CNC ou impressão 3D industrial. Isso evita a necessidade de substituir a máquina inteira apenas por causa de um componente obsoleto.
Conclusão
Saber identificar o momento certo para implementar a modelagem e escaneamento 3d é o que diferencia indústrias ágeis de empresas presas a processos obsoletos. O gatilho para essa mudança deve ser a busca por precisão, a redução do tempo de prototipagem e a necessidade de digitalizar ativos físicos para garantir a continuidade da operação.
Se você percebeu que sua empresa está perdendo tempo com medições manuais imprecisas ou enfrentando dificuldades para recuperar peças antigas, este é o momento de agir. A transição para o fluxo digital não é apenas uma melhoria técnica, mas uma decisão estratégica de competitividade.
Para encontrar os melhores fornecedores de serviços de escaneamento, modelagem e impressão 3D em Sorocaba (SP), visite o portal 3D Filamento. Nós conectamos sua necessidade técnica aos especialistas mais capacitados do Brasil, transformando a complexidade geométrica em vantagem competitiva.
Atendimento Local Especializado: Para agendar serviços presenciais com técnicos credenciados em Sorocaba e região metropolitana, acesse o canal oficial de serviço de impressão 3D em Sorocaba (SP).
