Como Dominar a Impressão 3D FDM e Resina: Guia Técnico de Implementação
A escolha entre filamento e resina não é apenas uma questão de preferência, mas de engenharia aplicada ao objetivo final da peça. Para obter sucesso na impressão 3D FDM e resina, o segredo reside na calibração rigorosa da primeira camada (no FDM) e na exposição precisa do tempo de cura (na resina), garantindo que a geometria do modelo CAD seja traduzida fielmente para o mundo físico sem deformações ou falhas de adesão.
Em minha experiência trabalhando com prototipagem industrial, percebi que a maioria dos usuários iniciantes tenta tratar as duas tecnologias da mesma maneira, ignorando que enquanto o FDM é um processo de extrusão térmica, a resina é um processo fotoquímico. O erro que cometi no início da minha carreira — e que vejo constantemente em novos entusiastas — é negligenciar a preparação do arquivo (slicing) para cada tecnologia, resultando em peças com suportes excessivos ou, pior, falhas catastróficas de adesão à mesa.
O Que Você Precisa Saber Sobre FDM e SLA?

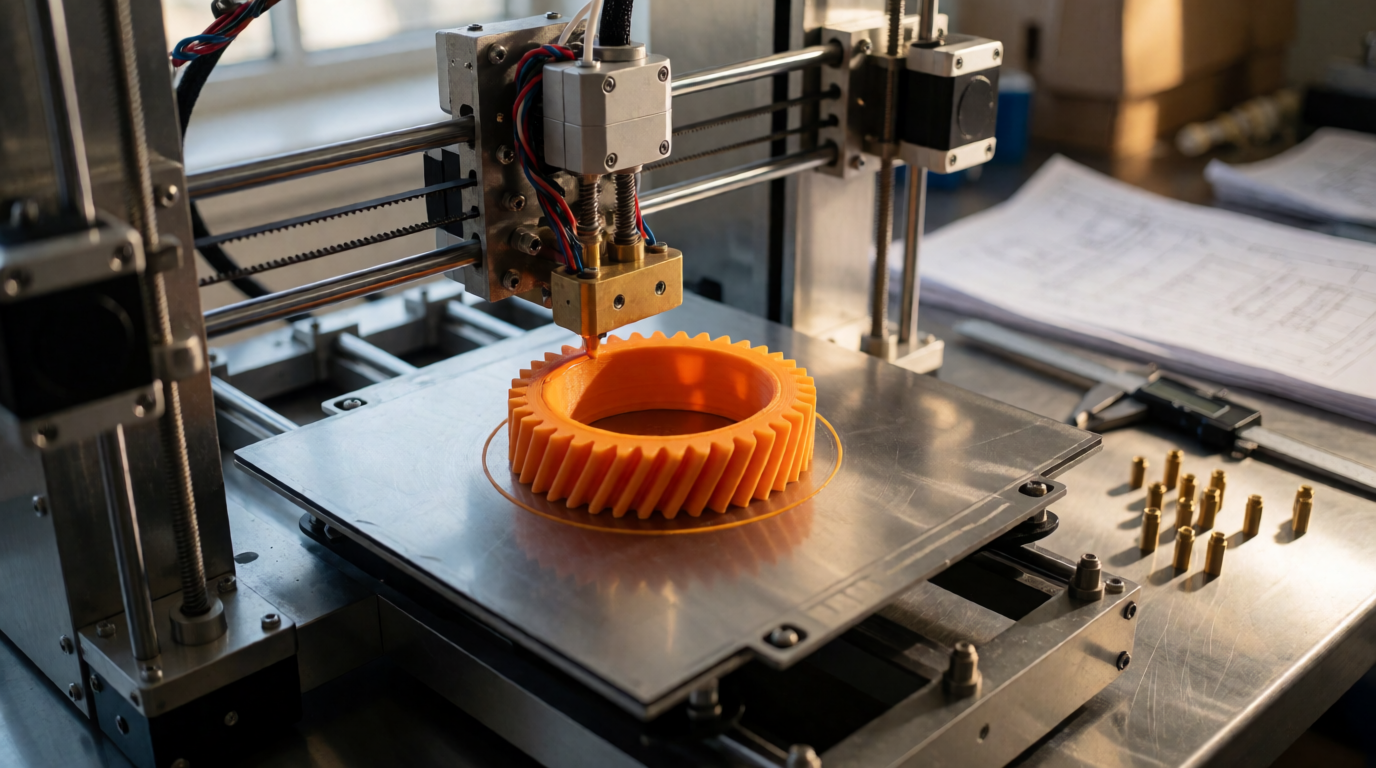

Para operar com precisão, é fundamental entender a natureza física de cada método. O FDM (Fused Deposition Modeling) opera fundindo um termoplástico que é depositado camada por camada. Já a resina, geralmente associada à estereolitografia (SLA) ou MSLA, utiliza luz UV para solidificar um polímero líquido.
📚
Definição
Manufatura Aditiva é o processo de construção de objetos tridimensionais através da adição sucessiva de material, contrastando com a manufatura subtrativa, como a usinagem CNC, onde o material é removido de um bloco sólido.
No FDM, a qualidade da peça depende diretamente do controle térmico. Se a temperatura da mesa ou do bico variar ligeiramente, surgem problemas como o warping (empenamento). Já na impressão em resina, o desafio é a química e a ótica. A viscosidade da resina e a potência do LED UV determinam a resolução final. De acordo com a ASTM International, a padronização de termos e processos de manufatura aditiva é essencial para que a interoperabilidade entre diferentes softwares de CAD e máquinas seja garantida, evitando erros de tolerância dimensional em peças industriais.
A escolha do material altera completamente a estratégia de impressão. Imprimir em PLA é simples, mas migrar para o ABS ou Nylon exige câmaras fechadas para evitar choque térmico. Na resina, a transição de uma resina padrão para uma resina "tough" (resistente) exige ajustes finos no tempo de exposição por camada, pois cada formulação química reage de forma distinta à luz.
Para quem busca precisão máxima, a resina oferece camadas que podem chegar a 25 mícrons, enquanto no FDM, mesmo com bicos finos, a resolução é limitada pelo diâmetro do filamento e a deformação térmica do plástico fundido.
Por Que a Escolha da Tecnologia Impacta o ROI Industrial?
A decisão entre FDM e resina impacta diretamente o custo por peça e o tempo de ciclo de desenvolvimento. No ambiente corporativo, a prototipagem rápida não serve apenas para "ver como a peça fica", mas para validar funções mecânicas e ergonomia.
A implementação de fluxos de trabalho híbridos — onde se usa FDM para protótipos de volume e resina para detalhes finos — pode reduzir o tempo de desenvolvimento de produto em até 40%. Quando analisamos a escala, a manufatura aditiva permite a consolidação de partes, transformando montagens complexas de dez componentes em uma única peça impressa, o que reduz drasticamente a necessidade de estoque e montagem manual.
A falta de precisão na escolha da tecnologia gera desperdício de material e horas de engenharia. Por exemplo, tentar imprimir um molde de alta precisão em FDM resultará em superfícies escadas (efeito layer lines) que exigirão horas de pós-processamento manual. Por outro lado, imprimir uma peça estrutural de grande porte em resina pode ser economicamente inviável e mecanicamente frágil, já que muitas resinas tendem a ser quebradiças sob impacto.
A ABIMAQ destaca que a indústria brasileira tem acelerado a adoção de tecnologias de manufatura aditiva para suprir a falta de peças de reposição importadas, utilizando a engenharia reversa para recriar componentes críticos. Isso prova que dominar a impressão 3D FDM e resina não é mais um diferencial, mas uma necessidade competitiva para quem opera no setor de máquinas e equipamentos.
Além disso, o custo operacional difere drasticamente. O FDM possui um custo de insumo menor e requer menos Equipamentos de Proteção Individual (EPIs) do que a resina, que exige manuseio de produtos químicos voláteis, ventilação forçada e descarte rigoroso de resíduos tóxicos.
Como Implementar a Impressão Passo a Passo?
Independentemente da tecnologia, o fluxo de trabalho segue uma lógica rigorosa. Se você pular qualquer etapa, o risco de falha aumenta exponencialmente.
Etapa 1: Modelagem e Otimização CAD
Toda peça começa no software de CAD. Para FDM, foque em evitar ângulos superiores muito agudos (acima de 45°) para minimizar a necessidade de suportes. Use a técnica de "chamfer" em vez de "fillet" nas bordas inferiores para evitar que a peça descole da mesa.
Para resina, a prioridade é a drenagem. Se você imprimir uma peça oca, deve adicionar furos de escape para a resina não ficar presa no interior, o que causaria a explosão da peça durante a cura posterior devido à pressão interna. A orientação da peça no CAD deve prever onde os suportes serão fixados para não danificar superfícies críticas de encaixe.
Etapa 2: Slicing (Fatiamento)
O fatiador é onde a mágica acontece. No FDM, ajuste a altura da camada; camadas menores trazem mais detalhe, mas aumentam drasticamente o tempo de impressão. Considere o uso de "adaptive layer height" para ter alta resolução apenas nas curvas e camadas grossas nas paredes verticais.
Na resina, o foco é a orientação. Nunca imprima a base de uma peça paralela à mesa de impressão; incline-a em 30-45 graus para reduzir a força de sucção do filme (FEP) e evitar que a peça se solte ou sofra deformações. O tempo de exposição deve ser calibrado usando testes como o "XPY Calibration" para evitar a super-exposição, que "derrete" os detalhes finos da peça.
Etapa 3: Preparação da Máquina
No FDM, a calibração do Z-offset é a tarefa mais importante. Se o bico estiver muito longe, a peça solta; se estiver muito perto, ele risca a mesa ou entope o bico. O uso de adesivos como spray de cabelo ou cola bastão pode ser fundamental para materiais como PETG e ABS.
Na resina, a limpeza do tanque e a garantia de que a plataforma está perfeitamente nivelada são os pilares do sucesso. Qualquer partícula de resina curada no fundo do tanque pode causar rachaduras no filme FEP, resultando em vazamentos catastróficos.
Etapa 4: Pós-Processamento
Aqui é onde a 3D Filamento se destaca ao orientar clientes sobre a escolha de materiais. No FDM, a remoção de suportes e o lixamento são comuns. Para acabamentos profissionais, o uso de primer e pintura automotiva é a norma.
Na resina, o processo é químico: lavagem em álcool isopropílico para remover o excesso de resina líquida e, em seguida, a cura final em câmara UV para atingir a dureza máxima do material. Ignorar a cura final resulta em peças pegajosas e mecanicamente instáveis.
Ponto-Chave: O sucesso na impressão 3D não termina quando a máquina para de se mover. O pós-processamento adequado é o que diferencia um "protótipo amador" de uma "peça técnica industrial".
Comparativo Técnico: FDM vs. Resina (SLA/MSLA)
Para decidir qual caminho seguir, é preciso olhar para os dados técnicos. Não existe "melhor" tecnologia, existe a ferramenta certa para o problema certo.
| Critério | FDM (Filamento) | Resina (SLA/MSLA) | Melhor Para |
|---|---|---|---|
| Resolução | Média (Linhas visíveis) | Altíssima (Quase invisível) | Resina (Joalheria/Odonto) |
| Resistência Mecânica | Alta (Depende do material) | Média (Tende a ser frágil) | FDM (Peças Funcionais) |
| Velocidade | Rápida para peças grandes | Rápida para peças pequenas/detalhes | Depende do Volume |
| Custo de Material | Baixo (PLA/PETG) | Médio/Alto (Resinas Especiais) | FDM (Prototipagem) |
| Pós-Processamento | Simples (Remover suportes) | Complexo (Lavagem e Cura UV) | FDM (Agilidade) |
| Toxicidade | Baixa (exceto ABS/Nylon) | Alta (Exige ventilação/EPI) | FDM (Uso Doméstico) |
Aprofundamento: Quando usar cada tecnologia?
Se você está projetando um gabinete para eletrônicos que precisará de resistência a impactos, o FDM com PETG ou ABS é a escolha lógica. A capacidade de criar paredes grossas e preenchimentos (infill) variados permite controlar a densidade e a força da peça.
Já para a criação de moldes de fundição, guias cirúrgicos ou miniaturas de alta precisão, a resina é imbatível. A ausência de camadas visíveis reduz a necessidade de lixamento e garante que as tolerâncias dimensionais sejam respeitadas em escalas micrométricas.
Qual a Melhor Estratégia de Materiais para Cada Caso?
A escolha do material é onde a maioria dos projetos falha. Não basta escolher "plástico"; é preciso entender as propriedades térmicas e químicas.
Materiais FDM: Além do PLA
Enquanto o PLA é excelente para protótipos visuais devido à facilidade de impressão, ele falha em ambientes quentes (deforma a 60°C). Para aplicações industriais, recomendamos:
- PETG: O equilíbrio perfeito entre a facilidade do PLA e a resistência do ABS. Ideal para peças que ficam expostas ao sol.
- ABS: Alta resistência térmica e mecânica, mas exige câmara fechada para evitar o warping.
- Nylon: Essencial para engrenagens e buchas devido ao seu baixo coeficiente de fricção e alta resiliência.
Materiais de Resina: Especialidades Químicas
A resina padrão é ótima para detalhes, mas quebradiça. Para uso técnico, procure por:
- Resinas Tough/ABS-like: Imitam as propriedades do plástico injetado, suportando melhor a flexão sem quebrar.
- Resinas Flexíveis: Ideais para vedações, gaxetas ou protótipos de borracha.
- Resinas Calcináveis: Usadas em odontologia e joalheria, onde a peça é queimada em forno para dar lugar ao metal.
De acordo com a documentação técnica da Ultimaker, a escolha correta do material e a calibração da temperatura do bico podem alterar a resistência à tração de uma peça em até 30%, evidenciando que a configuração do software é tão importante quanto a máquina.
Erros Comuns que Você Deve Evitar
Após analisar centenas de projetos em nossa consultoria na 3D Filamento, identificamos cinco erros recorrentes:
- Ignorar a Retração no FDM: O efeito "stringing" (fiapos de plástico) ocorre quando a retração não está calibrada. Isso gera um trabalho imenso de limpeza posterior.
- Subestimar a Força de Sucção na Resina: Colocar peças com superfícies planas paralelas à mesa cria um efeito vácuo que arranca a peça da plataforma ou rasga o FEP.
- Imprimir Peças Ocas sem Furos de Drenagem: Como mencionado, resina líquida presa dentro de uma peça curada expande e racha o modelo.
- Não Calibrar o Fluxo (Flow): Se a impressora extrusa mais material do que o necessário, as dimensões da peça ficam maiores que o arquivo CAD, inviabilizando encaixes.
- Uso Incorreto de Suportes: Suportes muito densos no FDM deixam marcas profundas. Na resina, suportes muito grossos deixam "estigmas" que exigem lixamento excessivo.
Guia de Decisão: Qual Tecnologia Escolher?
Se você ainda está em dúvida, utilize a seguinte lógica de decisão:
Pergunta 1: A peça precisa de alta precisão dimensional (< 0.1mm) e acabamento espelhado?
- Sim $\rightarrow$ Vá de Resina.
- Não $\rightarrow$ Próxima pergunta.
Pergunta 2: A peça será submetida a esforços mecânicos, calor ou impacto?
- Sim $\rightarrow$ Vá de FDM (PETG/ABS/Nylon).
- Não $\rightarrow$ Próxima pergunta.
Pergunta 3: A peça é muito grande (ex: acima de 20cm)?
- Sim $\rightarrow$ Vá de FDM (Custo e tempo de resina seriam inviáveis).
- Não $\rightarrow$ Depende do detalhamento.
Perguntas Frequentes
A impressão em resina é realmente melhor que a FDM?
Não existe "melhor", mas sim a mais adequada. A resina vence em resolução, detalhamento e acabamento superficial. No entanto, perde em resistência mecânica a longo prazo, custo de operação e facilidade de pós-processamento. Para peças funcionais e estruturais, o FDM é superior. Para modelos estéticos, joias ou odontologia, a resina é a única opção viável.
Como evitar que a peça de FDM descole da mesa (Warping)?
O warping ocorre devido à contração térmica do material. Para evitá-lo, utilize uma mesa aquecida, adicione "brims" ou "rafts" no fatiador para aumentar a área de contato, e evite correntes de ar frio próximas à impressora. Para materiais como ABS, o uso de uma câmara fechada é obrigatório para manter a temperatura ambiente estável.
O álcool isopropílico é indispensável na resina?
Sim, é fundamental. A resina não curada que fica na superfície da peça é tóxica e impede a cura final uniforme. O álcool isopropílico (preferencialmente acima de 90%) dissolve essa resina líquida. Caso não utilize, a peça ficará com aspecto "melado" e perderá a precisão dimensional.
Qual a diferença entre SLA, DLP e MSLA?
Todas utilizam resina, mas a fonte de luz muda. O SLA usa um laser que "desenha" a camada. O DLP usa um projetor digital. O MSLA (ou LCD) usa uma tela LCD como máscara para a luz UV. O MSLA é atualmente o mais popular por ser mais rápido (cura a camada inteira de uma vez) e ter custo reduzido.
Posso usar filamento PLA para peças que ficarão ao sol?
Não é recomendado. O PLA tem uma temperatura de transição vítrea baixa (cerca de 60°C). Dentro de um carro ao sol, por exemplo, a peça pode amolecer e deformar. Para essas aplicações, utilize PETG ou ASA, que possuem maior resistência térmica e proteção contra raios UV.
Conclusão
Dominar as dicas de impressão 3D FDM e resina exige paciência e experimentação técnica. Enquanto o FDM oferece versatilidade e robustez para prototipagem rápida e peças finais, a resina entrega a precisão cirúrgica necessária para nichos de alta performance. O segredo para a excelência industrial está em saber transitar entre essas duas tecnologias, utilizando o CAD para otimizar cada processo.
Se você precisa de peças com qualidade profissional, sem investir milhares de reais em máquinas e insumos, a 3D Filamento conecta você aos melhores especialistas em manufatura aditiva do Brasil. Seja para prototipagem FDM, impressão em resina de alta precisão ou engenharia reversa, temos a rede ideal para transformar seu projeto em realidade.
Para orçamentos e consultoria técnica, visite 3dfilamento.com.
Atendimento Local Especializado: Para agendar serviços presenciais com técnicos credenciados em Belo Horizonte e região metropolitana, acesse o canal oficial de serviço de impressão 3D em Belo Horizonte (MG).
