Como integrar a modelagem e escaneamento 3D para otimizar a produção industrial?
A precisão de um projeto de manufatura aditiva depende inteiramente da qualidade dos dados de entrada. Para obter resultados profissionais, a integração entre modelagem e escaneamento 3d deve seguir um fluxo de trabalho rigoroso: primeiro, a captura de geometria real via scanner, seguida pelo processamento de nuvens de pontos, a conversão em malha (mesh) e, finalmente, a reconstrução paramétrica em softwares de CAD. Ignorar qualquer uma dessas etapas resulta em peças que não encaixam ou protótipos com dimensões erradas.
Em minha experiência trabalhando com projetos de engenharia reversa para indústrias automotivas, percebi que o erro mais comum não está no hardware do scanner, mas na tentativa de imprimir o arquivo STL bruto sem a devida modelagem técnica. O escaneamento fornece a "forma", mas a modelagem fornece a "função" e a precisão dimensional necessária para a aplicação industrial.
O que é a convergência entre modelagem e escaneamento 3D?
Para dominar esse processo, é preciso entender que estamos lidando com duas naturezas de dados completamente diferentes. O escaneamento gera dados discretos (pontos no espaço), enquanto a modelagem gera dados matemáticos (geometria analítica).
📚
Definição
O escaneamento 3D é o processo de análise de um objeto físico para extrair seus dados geométricos, resultando em uma "nuvem de pontos". Já a modelagem 3D é a criação de uma representação matemática de qualquer superfície de três dimensões através de softwares especializados.
Quando falamos em integrar essas tecnologias, geralmente estamos nos referindo à engenharia reversa. Este processo consiste em capturar a geometria de uma peça existente — seja porque o desenho original foi perdido, porque a peça é de um fornecedor externo ou porque se deseja otimizar um componente antigo — e transformá-la em um arquivo editável.
A precisão desse fluxo é regida por normas internacionais. De acordo com a ASTM International, a padronização de terminologias e processos em manufatura aditiva é essencial para garantir que a interoperabilidade entre o scanner e a impressora 3D mantenha a integridade dimensional do objeto. Sem seguir esses padrões, o risco de distorções geométricas aumenta consideravelmente, especialmente em peças com tolerâncias menores que 0,1mm.
O fluxo técnico geralmente segue esta sequência: Captura $\rightarrow$ Alinhamento $\rightarrow$ Filtragem de Ruídos $\rightarrow$ Geração de Malha (STL) $\rightarrow$ Superfície CAD (STEP/IGES). Se você pular a etapa de "Superfície CAD", terá apenas uma "casca" digital do objeto, e não um modelo técnico que possa ser modificado, furado ou ajustado com precisão milimétrica.
Por que essa integração é fundamental para a competitividade industrial?
A capacidade de digitalizar objetos físicos e transformá-los em modelos editáveis reduz drasticamente o tempo de time-to-market. Empresas que dependem exclusivamente da modelagem manual para replicar peças físicas enfrentam gargalos de produtividade e riscos elevados de erro humano.
Dados do 3D Printing Industry indicam que a adoção de fluxos de trabalho híbridos (escaneamento + modelagem) pode reduzir o ciclo de desenvolvimento de protótipos em até 70%, permitindo que engenheiros testem iterações de design em horas, em vez de semanas. O impacto financeiro é direto: menos desperdício de material e menor custo de mão de obra especializada em medições manuais com paquímetros e micrômetros.
Além da velocidade, há a questão da complexidade geométrica. Tentar modelar manualmente uma peça orgânica, como um molde de injeção complexo ou uma prótese ortopédica, é virtualmente impossível com precisão. O escaneamento captura a organicidade, enquanto a modelagem refina as áreas críticas.
Agora, aqui está onde a maioria das empresas falha: elas acreditam que o escaneamento substitui o designer industrial. Na verdade, o scanner é apenas a ferramenta de coleta de dados. A inteligência reside na modelagem, onde o profissional decide quais superfícies devem ser "estancadas" e onde as tolerâncias de ajuste devem ser aplicadas para que a peça final funcione mecanicamente.
Guia Prático: Como realizar a modelagem e escaneamento 3D passo a passo
Para quem deseja implementar esse fluxo, o segredo não está na potência do computador, mas na metodologia de captura. Aqui está o roteiro técnico que utilizamos na 3D Filamento para garantir a máxima precisão em nossos projetos de prototipagem.
1. Preparação da Superfície (O "pulo do gato")
Scanners ópticos (luz estruturada ou laser) sofrem com superfícies reflexivas, pretas ou transparentes. Em minha experiência, o erro que vejo constantemente é tentar escanear metal polido sem tratamento. Para resolver isso, utilizamos sprays matizadores (como o AESUB), que criam uma camada temporária de pó branco, eliminando o reflexo e permitindo que o sensor capture cada detalhe.

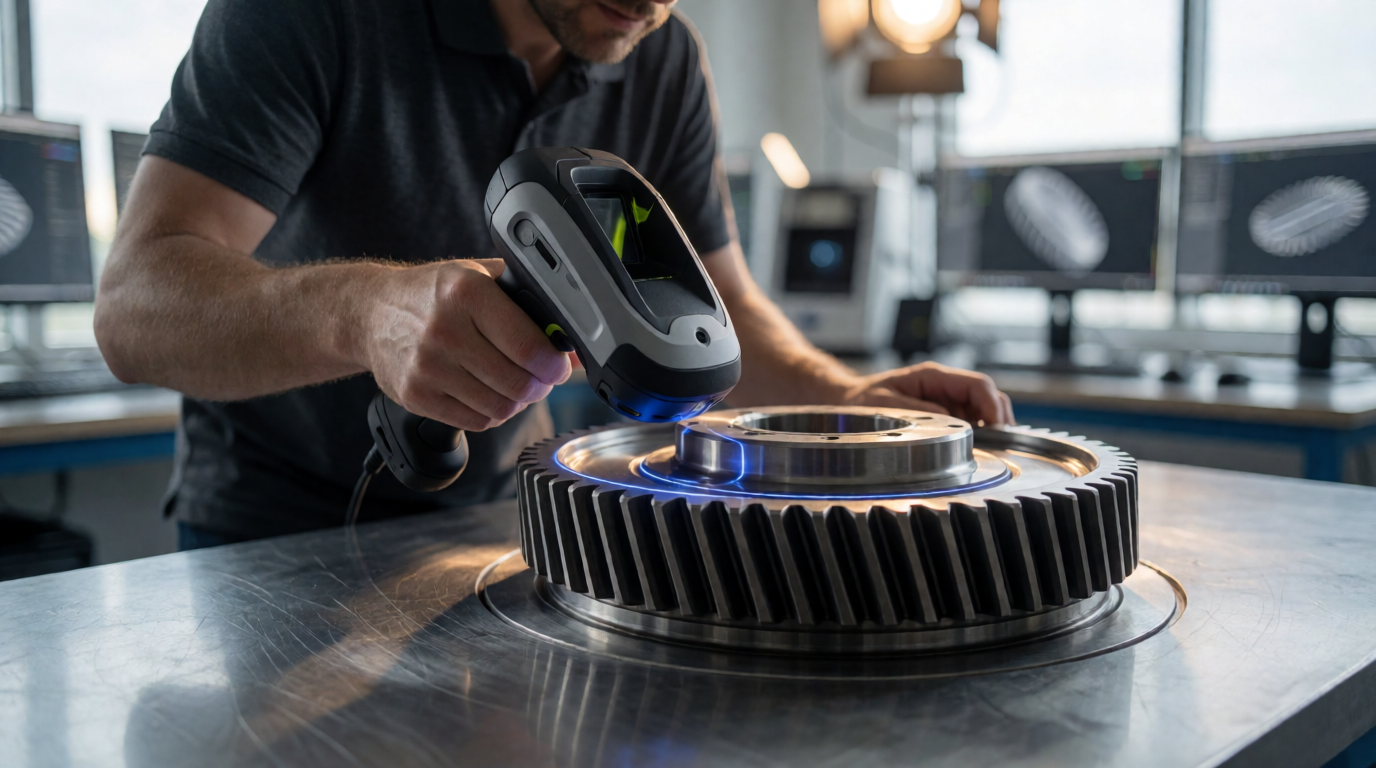

2. Captura e Sobreposição de Nuvens
O escaneamento não é feito em um único "clique". Você deve capturar a peça de múltiplos ângulos. O software então realiza a sobreposição (overlap), unindo essas capturas através de pontos de referência comuns. Se o overlap for inferior a 30%, o software terá dificuldade em alinhar as imagens, gerando "buracos" na malha.
3. Processamento da Malha (Mesh Cleaning)
O resultado bruto é uma nuvem de pontos com ruído. É necessário realizar a limpeza: remover pontos flutuantes e fechar buracos (hole filling). Neste estágio, o arquivo é exportado como STL. Lembre-se: o STL é um formato de visualização, não de engenharia.

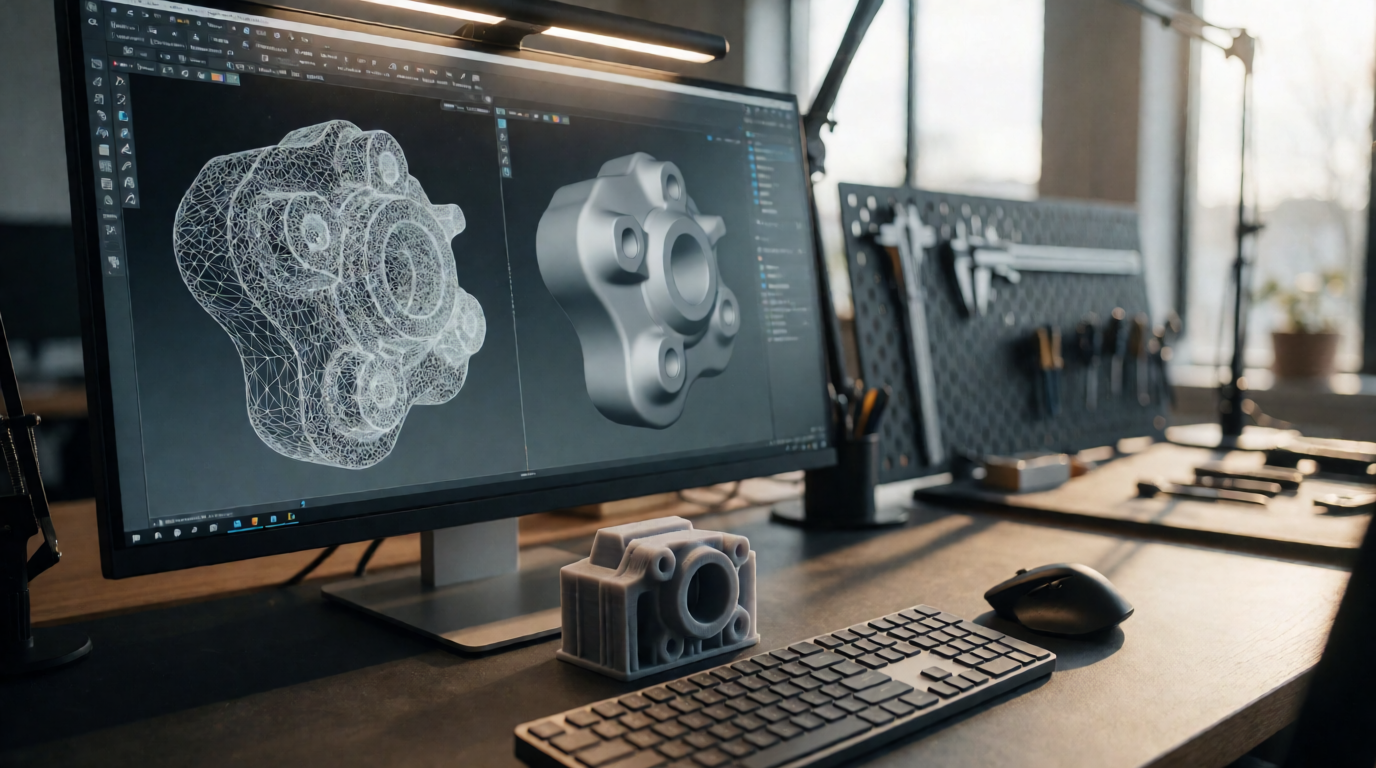

4. Reconstrução Paramétrica (CAD)
Aqui entra a modelagem técnica. Importamos o STL como uma "malha de referência" e utilizamos ferramentas de sectioning (cortes transversais) para desenhar esboços (sketches) sobre a malha. Criamos cilindros, planos e superfícies que "tangenciam" a nuvem de pontos. Isso transforma a malha irregular em geometria perfeita (B-Rep).
Ponto-Chave: O objetivo da modelagem após o escaneamento não é copiar cada imperfeição da peça física, mas sim extrair a intenção do design original, corrigindo deformações do tempo ou erros de fabricação da peça escaneada.
Para quem precisa de suporte profissional em qualquer uma dessas etapas, a 3D Filamento oferece a conexão com os melhores especialistas em escaneamento e modelagem do Brasil, garantindo que seu arquivo técnico esteja pronto para a impressão 3D sem erros de geometria.
Comparativo: Abordagens de Captura e Modelagem
Dependendo do objetivo do projeto, a escolha da tecnologia altera completamente o custo e o resultado final. Não existe uma solução única; existe a solução adequada para a tolerância exigida.
| Método | Prós | Contras | Ideal Para |
|---|---|---|---|
| Fotogrametria | Baixo custo, usa câmeras comuns, alta resolução de textura. | Lenta, exige processamento massivo, baixa precisão dimensional. | Maquetes arquitetônicas e visualização artística. |
| Laser / Luz Estruturada | Alta precisão ($\mu m$), captura detalhes técnicos, rápido. | Equipamento caro, exige preparo de superfície (spray). | Engenharia reversa industrial e peças técnicas. |
| Sondas CMM / Tato | Precisão absoluta, ignora a cor da peça. | Extremamente lento, captura poucos pontos. | Metrologia rigorosa e validação de pontos críticos. |
Se você busca apenas a "estética" de um objeto, a fotogrametria resolve. Se você precisa que a peça se encaixe em um motor de avião, apenas o escaneamento a laser seguido de modelagem paramétrica será suficiente.
Mitos e Equívocos sobre Modelagem e Escaneamento 3D
Existe muita desinformação no mercado, especialmente em tutoriais simplistas de internet. Vamos desmistificar as crenças mais comuns.
Mito 1: "O scanner 3D cria automaticamente um arquivo para impressão"
A maioria dos iniciantes acredita que basta escanear e enviar para a impressora. A realidade é que arquivos STL brutos de scanners costumam ter "malhas abertas" (non-manifold geometry). Se você imprimir isso, a impressora poderá falhar ou criar artefatos estranhos. A modelagem é essencial para tornar o arquivo "estanque" (water-tight).
Mito 2: "Quanto maior a resolução do scanner, melhor o modelo"
Mais pontos não significam mais precisão. Um scanner com resolução excessiva em uma peça com ruído gera arquivos gigantescos que travam o software de CAD sem adicionar valor técnico. O equilíbrio entre a densidade da nuvem de pontos e a capacidade de processamento do hardware é o que define a eficiência.
Mito 3: "A modelagem manual é obsoleta com o escaneamento"
Pelo contrário. O escaneamento fornece os dados, mas a modelagem manual (ou híbrida) é quem define a função. Um scanner não sabe que um furo deve ser exatamente de 5,0mm para receber um parafuso M5; ele apenas verá um "buraco aproximadamente circular". O modelador é quem aplica a norma técnica ao dado bruto.
Perguntas Frequentes
Qual a diferença entre um arquivo STL e um arquivo STEP na modelagem e escaneamento 3D?
O arquivo STL é composto por milhares de pequenos triângulos que aproximam a forma da peça; ele é essencialmente uma "casca" visual, excelente para a impressão 3D, mas péssimo para edições técnicas. Já o arquivo STEP é um formato de geometria analítica (B-Rep), onde as curvas são definidas por equações matemáticas reais. Na engenharia reversa, o escaneamento gera o STL, mas o objetivo final deve ser sempre converter esse STL em um STEP para que a peça possa ser editada, modificada e validada tecnicamente em softwares de CAD.
Como garantir que a peça escaneada tenha as medidas reais?
Para garantir a precisão dimensional, é fundamental utilizar "alvos de referência" (targets) ou escalas conhecidas durante a captura. O software de escaneamento utiliza esses pontos para calibrar o espaço tridimensional. Além disso, é recomendável validar a malha gerada comparando pontos críticos com medições manuais via paquímetro. De acordo com a base de conhecimento da Prusa Research, a calibração do hardware e a correta definição da escala no software de fatiamento são os passos finais para que a peça impressa corresponda exatamente ao objeto escaneado.
É possível fazer escaneamento 3D de alta precisão usando apenas o celular?
Para fins de visualização, design de joias simples ou prototipagem artística, a fotogrametria via smartphone produz resultados surpreendentes. No entanto, para aplicações industriais, a resposta é não. Celulares carecem de sensores de profundidade calibrados e luz estruturada, o que gera erros dimensionais significativos (muitas vezes na casa dos milímetros). Para peças que exigem tolerâncias industriais, o uso de scanners profissionais de luz estruturada ou laser é indispensável para evitar falhas catastróficas na montagem final.
O que é a "nuvem de pontos" e por que ela não pode ser impressa diretamente?
A nuvem de pontos é o resultado primário do escaneamento: milhões de coordenadas X, Y e Z no espaço. Ela não possui "superfície", apenas pontos. Para que algo seja impresso em 3D, o software precisa de uma superfície fechada (estanque). Por isso, passamos pelo processo de "triangulação", onde o software conecta esses pontos para formar triângulos, criando a malha STL. Sem essa conversão para malha ou a posterior reconstrução em CAD, não existe volume definido para a impressora processar.
Quanto tempo leva o processo completo de escaneamento e modelagem de uma peça média?
O tempo varia drasticamente conforme a complexidade. O escaneamento bruto de uma peça de 20cm leva cerca de 15 a 30 minutos. No entanto, o processamento da nuvem, a limpeza da malha e, principalmente, a reconstrução paramétrica em CAD podem levar de algumas horas a vários dias de trabalho especializado. O valor agregado está justamente na modelagem: transformar um "retrato digital" em um "documento técnico" editável é a parte mais demorada e crítica do fluxo de trabalho.
Conclusão
Dominar a modelagem e escaneamento 3d é a ponte definitiva entre o mundo físico e a manufatura digital. Quando você para de tentar "imprimir o scanner" e começa a "modelar a partir do scanner", a qualidade dos seus protótipos sobe de nível, saindo do amadorismo para a precisão industrial. A integração correta reduz custos, elimina erros de medição e acelera a inovação.
Se você precisa transformar peças físicas em arquivos técnicos perfeitos ou deseja escalar sua produção com prototipagem de alta fidelidade, a equipe da 3D Filamento está pronta para conectar você aos melhores fornecedores e especialistas em manufatura aditiva do Brasil.
