O que é Modelagem e Escaneamento 3D e Como Eles Transformam a Indústria?
Muitas empresas perdem semanas de produtividade tentando replicar peças obsoletas ou criar protótipos do zero sem a precisão necessária, resultando em desperdício de material e custos elevados de engenharia. A integração entre modelagem e escaneamento 3d resolve esse gargalo ao unir a captura digital de objetos físicos com a capacidade de editá-los e aprimorá-los em software, permitindo que a transição do mundo físico para o digital ocorra com precisão micrométrica. Essencialmente, enquanto o escaneamento "lê" a realidade, a modelagem "interpreta" e "constrói" essa realidade para que ela possa ser fabricada via manufatura aditiva ou usinagem CNC.
Como Funcionam a Modelagem e o Escaneamento 3D na Prática?

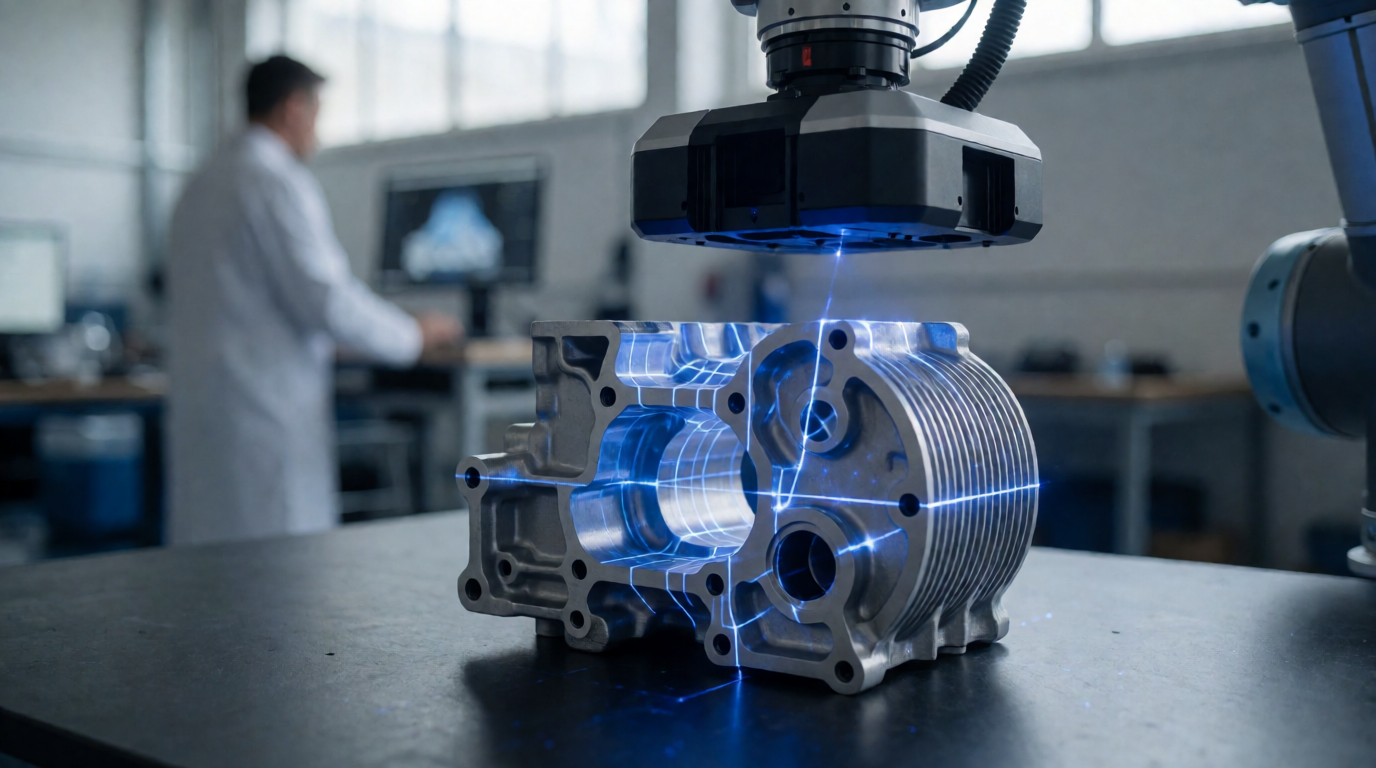

Para entender a sinergia desses processos, precisamos primeiro separar as competências de cada etapa. O escaneamento 3D é a fase de aquisição de dados. Utilizando sensores laser ou luz estruturada, o scanner projeta feixes de luz sobre a superfície do objeto, medindo a distância e o ângulo de retorno para criar uma "nuvem de pontos". No entanto, essa nuvem de pontos, por si só, não é um modelo editável; ela é apenas uma representação geométrica bruta, frequentemente chamada de malha (mesh) de triângulos (STL).
📚
Definição
Modelagem 3D é o processo de desenvolver um modelo matemático tridimensional de qualquer objeto físico ou virtual através de softwares especializados (CAD), permitindo a alteração de dimensões, a adição de funcionalidades e a preparação para a fabricação.
A modelagem entra em cena para transformar esses dados brutos em algo útil. Em minha experiência trabalhando com prototipagem industrial, percebi que o erro mais comum de quem inicia na área é acreditar que o arquivo gerado pelo scanner está pronto para a impressão 3D. Na verdade, o escaneamento fornece a "casca" do objeto, mas a modelagem é que define a inteligência da peça. É através da modelagem que realizamos a engenharia reversa: pegamos a malha irregular do scanner, limpamos as imperfeições e reconstruímos a geometria com precisão paramétrica.
De acordo com a ASTM International, a padronização de arquivos para manufatura aditiva é fundamental para garantir que a geometria digital se traduza fielmente em um objeto físico. Sem a etapa de modelagem técnica, o risco de falhas estruturais ou erros de tolerância em peças industriais é extremamente alto. A modelagem permite que o designer ajuste furos, mude a espessura de paredes ou otimize o peso da peça, algo impossível de se fazer apenas com o dado do escaneamento.
Por que a Integração desses Processos é Fundamental para a Eficiência Industrial?
A adoção conjunta de modelagem e escaneamento 3d não é apenas uma conveniência tecnológica, mas uma estratégia de redução de custos operacionais. Quando uma indústria precisa de uma peça de reposição para uma máquina antiga cujo desenho técnico foi perdido, o caminho tradicional envolveria a medição manual com paquímetro, o desenho manual e a tentativa e erro na fabricação. Esse ciclo é lento e propenso a erros humanos.
Com o escaneamento 3D, a captura de toda a geometria complexa ocorre em minutos. Quando cruzamos isso com a modelagem avançada, reduzimos o tempo de desenvolvimento de produtos em até 70%. Segundo dados do portal 3D Printing Industry, a capacidade de digitalizar ativos físicos acelera drasticamente o ciclo de iteração de design, permitindo que empresas testem múltiplas versões de um protótipo antes de investir em moldes caros de injeção plástica.
O impacto financeiro é direto. A redução de resíduos de material e a eliminação de protótipos descartados geram um ROI imediato. Imagine a economia de não ter que importar uma peça de reposição da Europa quando você pode escaneá-la, modelá-la e imprimi-la localmente através de serviços de manufatura aditiva. Além disso, a precisão do escaneamento evita o "retrabalho", que é um dos maiores ralos de dinheiro em oficinas de usinagem e engenharia.
A falta de investimento nessas tecnologias coloca as empresas em desvantagem competitiva. Em 2026, a agilidade na cadeia de suprimentos depende da capacidade de digitalizar o inventário físico. Empresas que dependem exclusivamente de desenhos manuais enfrentam gargalos de lead time que podem inviabilizar contratos de manutenção urgente.
Aplicação Prática: O Fluxo de Trabalho da Engenharia Reversa
Implementar a modelagem e escaneamento 3d exige um fluxo de trabalho rigoroso para que o resultado final seja funcional. Se você deseja replicar ou melhorar uma peça, o caminho técnico segue estas etapas:
- Captura de Dados (Escaneamento): O objeto é posicionado e escaneado. É fundamental garantir que a superfície do objeto não seja excessivamente reflexiva ou transparente, pois isso confunde os sensores laser. Se necessário, aplicamos um spray matizador temporário.
- Processamento da Nuvem de Pontos: O software de pós-processamento organiza os milhões de pontos capturados, remove "ruídos" (pontos flutuantes que não pertencem ao objeto) e funde múltiplas capturas em um único modelo coordenado.
- Geração da Malha STL: A nuvem de pontos é convertida em uma malha de triângulos. Aqui, temos a representação visual exata do objeto, mas ainda sem a "inteligência" geométrica.
- Modelagem Paramétrica (CAD): Esta é a etapa onde a magia acontece. O engenheiro utiliza a malha STL como referência e "desenha" por cima dela usando ferramentas de CAD (Computer-Aided Design). Se o scanner detectou um cilindro de 20,12mm, o modelador decide se a peça original deveria ter 20,00mm e ajusta a medida para a norma técnica.
- Validação e Exportação: O novo modelo é comparado com a malha original para verificar desvios. Uma vez validado, o arquivo é exportado para fdm, sla ou usinagem.
Para quem busca essa precisão sem precisar investir milhares de reais em equipamentos e softwares de licença anual, a 3D Filamento oferece a conexão com os melhores fornecedores de escaneamento e modelagem do Brasil, garantindo que o arquivo final esteja pronto para a produção imediata.
Ponto-Chave: O escaneamento 3D fornece a "foto" do objeto; a modelagem 3D fornece a "planta" da construção. Você precisa de ambos para ter precisão industrial.
Escolhendo a Melhor Abordagem: Escaneamento vs. Modelagem Manual
Muitos gestores ficam na dúvida: "Vale a pena escanear ou é melhor apenas modelar do zero?". A resposta depende da complexidade da geometria. Peças com formas orgânicas, como moldes anatômicos, peças automotivas moldadas ou esculturas, são virtualmente impossíveis de modelar manualmente com precisão sem um escaneamento prévio. Já peças puramente prismáticas (cubos, placas simples) podem ser modeladas rapidamente apenas com medidas básicas.
Abaixo, apresento uma comparação técnica para auxiliar na decisão:
| Critério | Modelagem Manual (CAD) | Escaneamento + Modelagem | Abordagem Híbrida (3D Filamento) |
|---|---|---|---|
| Precisão Geométrica | Alta (Baseada em medidas) | Altíssima (Cópia fiel) | Máxima (Fiel + Ajustada) |
| Velocidade de Setup | Lenta para formas complexas | Rápida na captura | Otimizada por especialistas |
| Custo Inicial | Baixo (Apenas software) | Alto (Equipamento caro) | Médio (Serviço terceirizado) |
| Ideal Para | Peças novas, simples | Peças obsoletas, orgânicas | Protótipos industriais complexos |
| Risco de Erro | Erro de medição manual | Ruído de sensor/Malha suja | Mínimo (Validação técnica) |
Note que a abordagem híbrida, onde você utiliza especialistas para escanear e modelar, remove a barreira do custo de hardware e a curva de aprendizado dos softwares de processamento de malhas, que são notórios por serem contra-intuitivos.
Mitos e Equívocos Comuns sobre Modelagem e Escaneamento 3D
Existe muita desinformação no mercado, e a maioria dos guias simplistas ignora a complexidade técnica do processo. Aqui estão as correções necessárias:
Mito 1: "O scanner 3D gera um arquivo que posso enviar direto para a impressora."
Isso é um erro grave. O arquivo STL bruto de um scanner é frequentemente "aberto" (com buracos onde o laser não chegou) ou possui milhões de triângulos desnecessários que travam a maioria dos fatiadores de impressão 3D. Sem a modelagem para "fechar" a malha e otimizar a geometria, a impressão tem grandes chances de falhar.
Mito 2: "Quanto mais caro o scanner, mais precisa é a peça final."
A precisão do hardware é importante, mas a precisão do resultado final depende 80% da habilidade do modelador. Um scanner de 100 mil dólares nas mãos de alguém que não sabe limpar a nuvem de pontos resultará em uma peça imprecisa. A expertise em modelagem é o que transforma dados em engenharia.
Mito 3: "O escaneamento 3D substitui o CAD."
Pelo contrário, eles são complementares. O escaneamento alimenta o CAD com dados reais. Tentar substituir a modelagem paramétrica por malhas de escaneamento é como tentar construir uma casa usando apenas fotos da casa vizinha, sem ter a planta baixa.
Perguntas Frequentes
Qual a diferença entre nuvem de pontos, malha (mesh) e modelo sólido?
A nuvem de pontos é a primeira saída do scanner, consistindo em milhões de coordenadas (X, Y, Z) isoladas no espaço. A malha (mesh) ocorre quando o software conecta esses pontos através de triângulos, criando uma superfície visual, mas que é "oca" por dentro. Já o modelo sólido (B-Rep ou Paramétrico) é a representação matemática completa do volume, onde o software entende que aquilo é um cilindro ou um cubo, permitindo alterações precisas em dimensões e propriedades físicas. A transição entre esses três estados é o coração da modelagem e escaneamento 3d.
Quanto tempo leva para escanear e modelar uma peça industrial?
O tempo de escaneamento é rápido, geralmente levando de 15 a 60 minutos dependendo da complexidade e do tamanho do objeto. No entanto, o processamento dos dados e a modelagem técnica são as etapas mais demoradas. Para uma peça de complexidade média, a limpeza da malha e a reconstrução paramétrica podem levar de algumas horas a alguns dias. O prazo exato depende da tolerância exigida; peças que requerem precisão de centésimos de milímetro exigem um trabalho de modelagem muito mais rigoroso e detalhado.
O escaneamento 3D funciona em qualquer material?
Não. Materiais extremamente reflexivos (como cromados ou espelhos) e materiais transparentes (como vidro ou acrílico) dispersam a luz do laser ou da luz estruturada, criando "buracos" imensos na captura. Em minha experiência, a solução para isso é a aplicação de sprays de pó de sílica ou titânio, que criam uma camada branca fosca e finíssima sobre a peça. Após o escaneamento, esse pó é facilmente removido com água ou ar comprimido, sem danificar a peça original.
Posso fazer modelagem e escaneamento 3D para peças muito grandes, como chassis de carros?
Sim, é perfeitamente possível. Para objetos grandes, utilizamos scanners de braço ou scanners portáteis que permitem a movimentação ao redor da peça. O segredo aqui é a utilização de "alvos" (markers) colados na superfície do objeto. Esses alvos servem como pontos de referência para que o software possa "costurar" as diversas capturas feitas de ângulos diferentes, garantindo que a escala global do objeto seja mantida sem distorções dimensionais.
Qual a relação entre escaneamento 3D e a Manufatura Aditiva?
O escaneamento fornece a geometria precisa e a modelagem prepara essa geometria para ser fabricada. A manufatura aditiva (impressão 3D) é a etapa final onde o modelo digital se torna físico. Sem a dupla modelagem e escaneamento 3d, a impressão 3D estaria limitada a criar apenas objetos novos desenhados do zero. Com eles, a impressão 3D torna-se uma ferramenta de manutenção e restauração, permitindo a replicação de peças complexas com fidelidade absoluta ao original.
Conclusão e Próximos Passos
A convergência entre modelagem e escaneamento 3d representa a ponte definitiva entre a engenharia analógica e a digital. Para qualquer profissional de design industrial, arquitetura ou gestão de manutenção, dominar ou ter acesso a esse fluxo de trabalho é a diferença entre gastar semanas em tentativas e erros ou entregar uma solução precisa em poucos dias.
Lembre-se: a tecnologia de captura é apenas metade da equação. A inteligência aplicada na modelagem é o que garante que a peça final não seja apenas visualmente idêntica, mas tecnicamente funcional e durável.
Se você precisa digitalizar componentes, realizar engenharia reversa de peças obsoletas ou criar protótipos de alta precisão, não tente improvisar com ferramentas inadequadas. A 3D Filamento conecta você aos melhores especialistas em manufatura aditiva e escaneamento do Brasil, garantindo que seus projetos saiam do papel (ou do scanner) com precisão industrial.
