Como Integrar Modelagem e Escaneamento 3D no seu Fluxo de Trabalho?
A transição de um objeto físico para um modelo digital preciso não acontece por mágica, mas através de um fluxo técnico rigoroso de captura e refinamento. Para dominar a modelagem e escaneamento 3d, você precisa primeiro capturar a geometria real via sensores de luz ou laser e, em seguida, processar essa "nuvem de pontos" em um software de CAD ou malha poligonal para torná-la útil para a manufatura aditiva. O segredo para evitar peças com dimensões erradas está em não confiar cegamente no escaneamento, mas utilizá-lo como uma base geométrica para a reconstrução paramétrica.
Em minha experiência trabalhando com prototipagem industrial, o erro mais comum que vejo — e que já cometi no início da carreira — é tentar imprimir diretamente o arquivo bruto do scanner. O resultado é quase sempre uma peça com "ruídos" superficiais e furos na malha que tornam a impressão 3D inviável. O fluxo correto exige a etapa de engenharia reversa, onde transformamos a malha (STL) em volumes sólidos (STEP/IGES), garantindo a precisão milimétrica exigida em projetos de engenharia.
O que é a Convergência entre Modelagem e Escaneamento 3D?
Para entender como essas tecnologias operam juntas, precisamos diferenciar a captura de dados da criação de geometria. Enquanto o escaneamento é um processo de "entrada" de dados da realidade para o computador, a modelagem é o processo de "construção" ou "ajuste" desses dados. Quando falamos em modelagem e escaneamento 3d, estamos nos referindo ao ciclo de engenharia reversa.
📚
Definição
Engenharia Reversa é o processo de analisar um objeto físico para criar um modelo digital preciso, utilizando o escaneamento 3D como referência geométrica para reconstruir a peça via software de CAD (Computer-Aided Design).

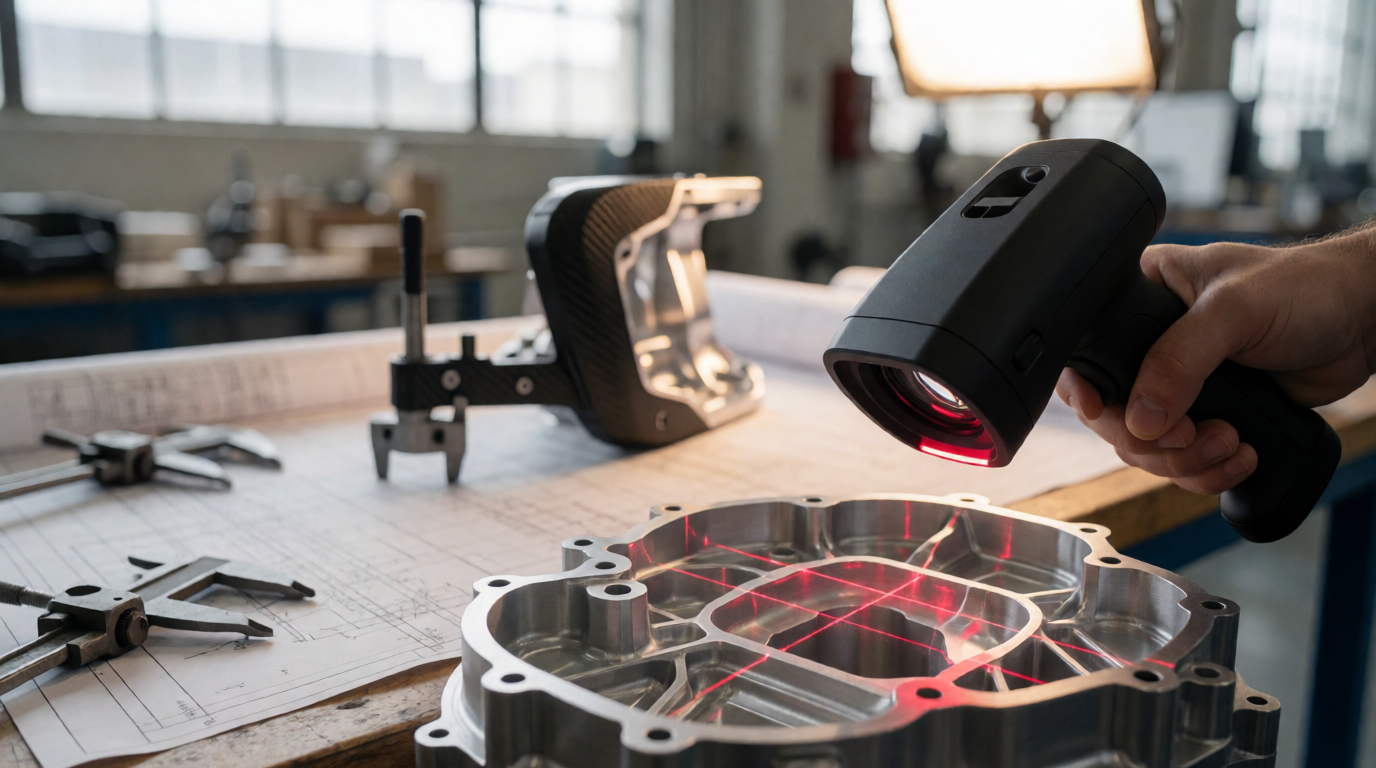

O processo começa com a aquisição de dados. Um scanner 3D projeta luz ou laser sobre a superfície do objeto, medindo a distância e o ângulo de retorno para criar milhões de pontos no espaço tridimensional. Esses pontos formam a chamada "Nuvem de Pontos". No entanto, uma nuvem de pontos não é um objeto sólido; é apenas um conjunto de coordenadas. É aqui que entra a modelagem. O software de processamento conecta esses pontos criando triângulos, resultando em uma malha poligonal (Mesh).
Para que essa malha seja útil em contextos industriais, ela precisa ser "limpa" e "fechada" (manifold). De acordo com as normas da ASTM International, a precisão da manufatura aditiva depende diretamente da qualidade da geometria de entrada. Se a malha tiver buracos ou faces invertidas, o fatiador da impressora 3D não conseguirá interpretar onde começa e onde termina o volume da peça, resultando em falhas críticas de impressão.
Existem diferentes abordagens de modelagem após o escaneamento. A modelagem orgânica (ou escultura digital) é ideal para próteses médicas ou esculturas, onde a forma importa mais que a dimensão exata. Já a modelagem paramétrica é essencial para peças mecânicas, onde cada furo e raio deve seguir uma especificação técnica rigorosa.
Por que a Integração desses Processos é Fundamental para a Indústria?
A dependência de desenhos técnicos manuais para peças antigas ou complexas é um gargalo imenso na produtividade industrial. A implementação de fluxos de modelagem e escaneamento 3d reduz drasticamente o tempo de desenvolvimento de protótipos e a criação de moldes. Quando uma empresa consegue digitalizar uma peça existente, ela elimina a necessidade de medições manuais com paquímetros, que são propensas a erros humanos, especialmente em superfícies curvas ou orgânicas.
O impacto financeiro é mensurável. Segundo dados da ABIMAQ, a adoção de tecnologias de manufatura aditiva e digitalização industrial no Brasil tem permitido que empresas reduzam o lead time de prototipagem em até 70%. Isso acontece porque a capacidade de iterar um design digitalmente, baseando-se em um scan real, evita a fabricação de múltiplos protótipos físicos caros e lentos.
Considere os seguintes benefícios estratégicos:
- Preservação de Legado: Recuperação de peças de máquinas antigas cujos projetos originais foram perdidos.
- Customização Massiva: Criação de produtos adaptados à anatomia do usuário (como palmilhas ortopédicas ou próteses), onde o scan captura a geometria única do paciente.
- Controle de Qualidade: Comparação do scan de uma peça produzida com o modelo CAD original para identificar desvios dimensionais (análise de desvio).
- Otimização Topológica: Usar o scan como base para remover material desnecessário, mantendo a resistência estrutural e reduzindo o peso.
- Aceleração do Design: Transformar conceitos manuais em modelos digitais editáveis em horas, não semanas.
A ausência dessa integração gera riscos trabalhistas e operacionais. Tentar "adivinhar" as dimensões de uma peça de reposição pode levar a falhas catastróficas em equipamentos industriais, resultando em paradas de linha não planejadas e prejuízos financeiros severos. A precisão do scan, aliada ao rigor da modelagem, é a única forma de garantir a interoperabilidade entre peças novas e antigas.
Passo a Passo: Como Executar Modelagem e Escaneamento 3D na Prática
Se você deseja implementar esse fluxo em seu projeto, o caminho técnico segue uma sequência lógica que não permite saltos. Ignorar qualquer etapa resultará em um modelo digital impreciso ou impossível de fabricar.
Etapa 1: Preparação do Objeto e Captura
O primeiro passo é a preparação da superfície. Scanners de luz estruturada, por exemplo, sofrem com superfícies reflexivas ou transparentes. Em minha experiência, a aplicação de um spray matizador (estilo pó de giz) é fundamental para capturar metais polidos ou plásticos pretos brilhantes. Sem isso, o sensor "perde" a referência e cria buracos na nuvem de pontos.
Após a preparação, realiza-se a captura. O objeto deve ser girado em múltiplos ângulos para que o scanner cubra todas as faces. Quanto maior a resolução escolhida, maior será a densidade da nuvem de pontos, porém mais lento será o processamento posterior.
Etapa 2: Processamento da Nuvem de Pontos e Malha (Mesh)
Com os dados capturados, utilizamos softwares como o MeshLab ou softwares proprietários dos scanners para:
- Alinhamento: Unir as diferentes capturas em um único sistema de coordenadas.
- Limpeza: Remover "ruídos" (pontos flutuantes que não pertencem ao objeto).
- Triangulação: Converter os pontos em faces triangulares (gerando o arquivo STL).
- Fechamento de Buracos: Preencher áreas onde o scanner não conseguiu capturar dados.
Etapa 3: Modelagem e Engenharia Reversa

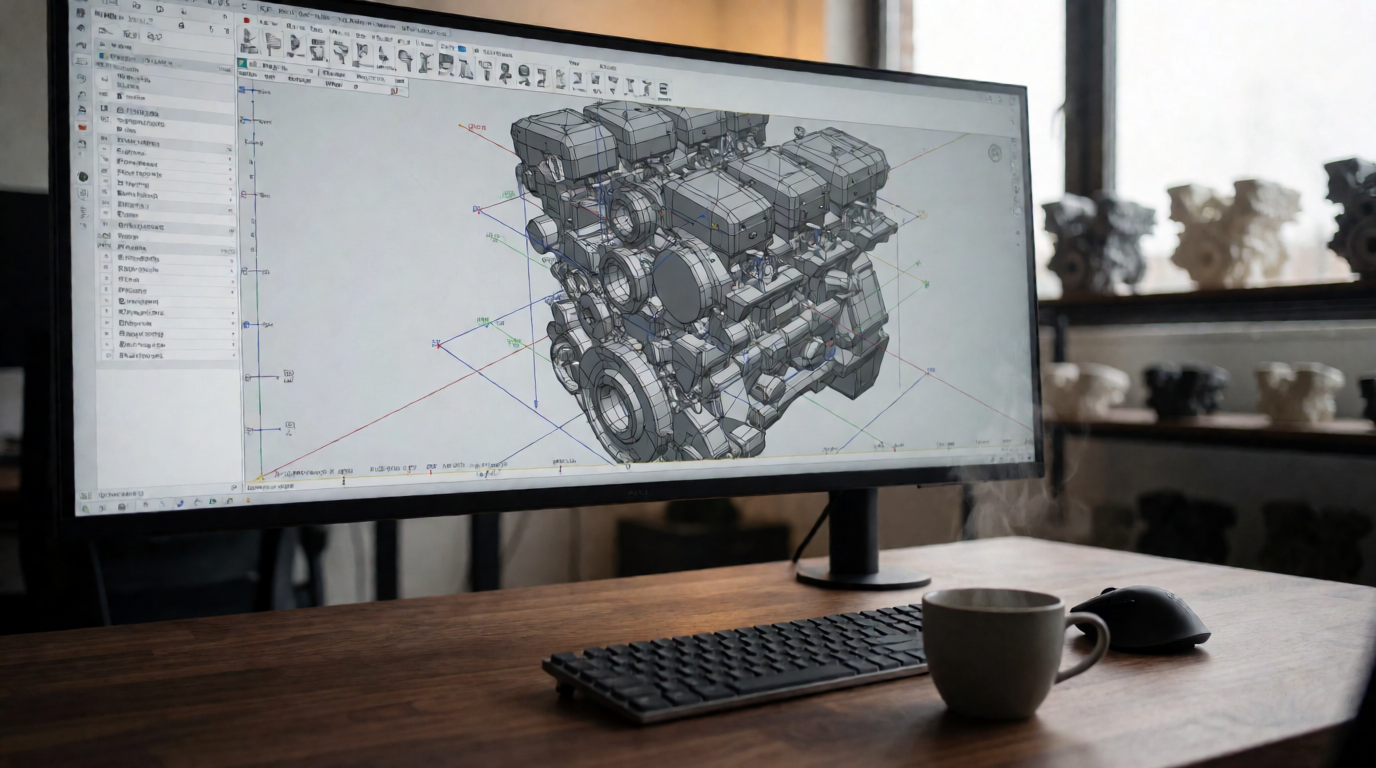

Aqui é onde a mágica acontece. Em vez de imprimir o STL bruto, importamos a malha para um software de CAD (como SolidWorks, Fusion 360 ou AutoCAD). Utilizamos a malha como uma "guia" ou "template".
Criamos esboços (sketches) sobre a malha, definimos raios e dimensões exatas e reconstruímos a geometria do zero. Isso garante que a peça final seja um sólido matemático perfeito, e não apenas uma aproximação visual.
Ponto-Chave: O escaneamento fornece a "forma", mas a modelagem fornece a "intenção de design" e a "precisão dimensional".
Se você não possui o equipamento de scan ou o software de modelagem avançado, a 3D Filamento oferece a conexão com os melhores especialistas em escaneamento e prototipagem do Brasil. Através do nosso portal, você consegue orçamentos para serviços de engenharia reversa completa, desde a captura do objeto até a entrega do arquivo CAD pronto para produção industrial.
Escolhendo a Melhor Abordagem: Scan vs. Modelagem Manual
Nem todo projeto exige escaneamento. Às vezes, a modelagem manual a partir de medições com paquímetro é mais rápida e eficiente. A escolha depende da complexidade geométrica e da precisão exigida.
| Critério | Modelagem Manual (CAD Tradicional) | Escaneamento + Modelagem (Engenharia Reversa) | Modelagem Orgânica (SLA/Escultura) |
|---|---|---|---|
| Complexidade de Forma | Ideal para peças geométricas simples (cubos, cilindros). | Essencial para formas orgânicas ou complexas. | Ideal para arte, joias e anatomia. |
| Precisão | Altíssima (baseada em números exatos). | Alta (depende da resolução do scanner). | Visual (focada na estética). |
| Tempo de Setup | Baixo (apenas software e trena). | Médio/Alto (requer hardware de scan). | Baixo/Médio. |
| Custo Inicial | Baixo. | Alto (investimento em scanners). | Médio. |
| Melhor Para | Peças novas do zero. | Peças de reposição e prototipagem rápida. | Protótipos conceituais e artísticos. |
Para decidir, pergunte-se: "Eu consigo descrever a geometria desta peça usando apenas raios, ângulos e distâncias?". Se a resposta for não (por exemplo, uma peça erodida ou uma escultura), o escaneamento 3D é a única opção viável. Se a resposta for sim, a modelagem manual economizará tempo e recursos.
Mitos e Equívocos Comuns sobre a Digitalização 3D
Muitos profissionais de design e engenharia ainda possuem visões distorcidas sobre o que a modelagem e escaneamento 3d podem entregar. Vou desmistificar os quatro pontos mais comuns.
Mito 1: "O scanner 3D gera um arquivo pronto para a impressora."
A maioria dos guias simplistas sugere que você escaneia e imprime. Isso está errado. O arquivo STL gerado pelo scan é uma "casca" de triângulos. Para aplicações industriais, você precisa de um modelo sólido. Imprimir um scan bruto geralmente resulta em peças com superfícies facetadas e imprecisões dimensionais que inviabilizam o encaixe mecânico.
Mito 2: "Quanto mais caro o scanner, melhor a peça final."
O hardware é importante, mas o processamento dos dados (pós-processamento) é onde o valor é realmente criado. Um scanner de 50 mil dólares nas mãos de alguém que não sabe limpar uma malha de triângulos produzirá um resultado pior do que um scanner médio operado por um especialista em engenharia reversa.
Mito 3: "O escaneamento substitui a medição manual."
Na verdade, eles são complementares. O scan captura a topologia global, mas para dimensões críticas (como o diâmetro interno de um furo de precisão), a conferência com um paquímetro ou micrômetro ainda é a prática recomendada para validar o modelo digital.
Mito 4: "Não é possível escanear objetos muito pequenos ou muito grandes."
Existem scanners de diferentes escalas. Desde scanners de mesa para micro-componentes até scanners de braço ou LiDAR para digitalização de fachadas arquitetônicas e chassis de veículos. O erro é tentar usar a ferramenta de escala errada para o objeto em questão.
Perguntas Frequentes
Qual a diferença entre STL e STEP no fluxo de modelagem e escaneamento 3D?
O arquivo STL (Stereolithography) é composto por milhões de pequenos triângulos que descrevem a superfície do objeto. É o formato padrão para impressão 3D, mas é extremamente difícil de editar, pois não possui "histórico" de construção. Já o arquivo STEP é um formato de geometria sólida paramétrica. Ele define a peça por equações matemáticas (um cilindro é definido por um raio e uma altura, não por milhares de triângulos). No fluxo de engenharia reversa, o objetivo é quase sempre transformar o STL do scan em um STEP para que a peça possa ser modificada e fabricada com precisão industrial.
Como faço para escanear objetos com superfícies transparentes ou pretas?
Superfícies transparentes (vidro) e pretas absorvem ou refratam a luz, impedindo que o sensor do scanner receba o sinal de volta. Para resolver isso, utilizamos sprays matizadores. Esses sprays criam uma camada ultrafina de pó branco que torna a superfície opaca e reflexiva para a luz do scanner. Após a captura, o pó pode ser removido facilmente com água ou ar comprimido. Existem versões de sprays que evaporam sozinhos, eliminando a necessidade de limpeza manual, o que é ideal para peças delicadas.
Quanto tempo leva para transformar um escaneamento em um modelo CAD?
O tempo varia drasticamente conforme a complexidade. Uma peça simples, como um suporte metálico, pode ser reconstruída em 2 a 4 horas. Já um bloco de motor ou uma peça anatômica complexa pode levar dias de trabalho de modelagem. O processo envolve a limpeza da malha, a criação de seções transversais e a validação de cada face. O escaneamento em si é rápido (minutos), mas a modelagem paramétrica subsequente é onde reside a maior parte do esforço técnico.
O escaneamento 3D é preciso o suficiente para peças mecânicas?
Sim, desde que se utilize o equipamento correto e o fluxo de engenharia reversa. Scanners industriais de alta precisão conseguem atingir tolerâncias de micra (0.001 mm). No entanto, é fundamental entender que o scanner mede a "superfície atual" da peça, que pode estar desgastada ou deformada. O modelador deve então "corrigir" essas deformações no CAD para que a peça nova seja fabricada com as dimensões nominais corretas, e não apenas uma cópia do erro da peça antiga.
Qual o melhor software para começar a praticar a modelagem e escaneamento 3D?
Para iniciantes, o Fusion 360 é uma excelente escolha, pois combina ferramentas de modelagem paramétrica com capacidades de manipulação de malhas. Para a limpeza de scans, o MeshLab (open-source) é a ferramenta padrão da indústria para processar nuvens de pontos. Se o foco for escultura orgânica a partir de scans, o ZBrush é a referência global. A escolha do software deve estar alinhada ao objetivo final: se a peça for para engenharia, foque em CAD paramétrico; se for para arte, foque em escultura digital.
Conclusão e Próximos Passos
Dominar a modelagem e escaneamento 3d é abrir as portas para a inovação na manufatura aditiva. Ao integrar a captura precisa da realidade com o rigor da modelagem digital, você elimina a adivinhação do processo de design e garante que a transição do mundo físico para o digital seja impecável. Lembre-se: o scan é o ponto de partida, mas a modelagem é o que entrega o valor industrial.
