O Que é Modelagem e Escaneamento 3D e Como Eles Transformam a Indústria?

A precisão na criação de protótipos industriais depende da capacidade de traduzir a realidade física em dados digitais exatos. Quando integramos a modelagem e escaneamento 3D, removemos a necessidade de medições manuais imprecisas, permitindo que engenheiros e designers criem réplicas digitais perfeitas de objetos existentes ou desenvolvam novos componentes do zero com rigor geométrico. Essencialmente, o escaneamento captura a geometria de um objeto real, enquanto a modelagem transforma esses dados em arquivos editáveis e aptos para a manufatura aditiva.

Em minha experiência atendendo indústrias de diversos portes, percebi que o erro mais comum é acreditar que o escaneamento 3D entrega, por si só, um arquivo pronto para a impressão. Na verdade, o que o scanner gera é uma "nuvem de pontos" ou uma "malha" (mesh), que frequentemente requer um processo rigoroso de engenharia reversa para se tornar um modelo CAD funcional. Sem essa etapa de modelagem técnica, a peça final pode apresentar falhas estruturais ou dimensões imprecisas, invalidando todo o investimento no processo de captura.

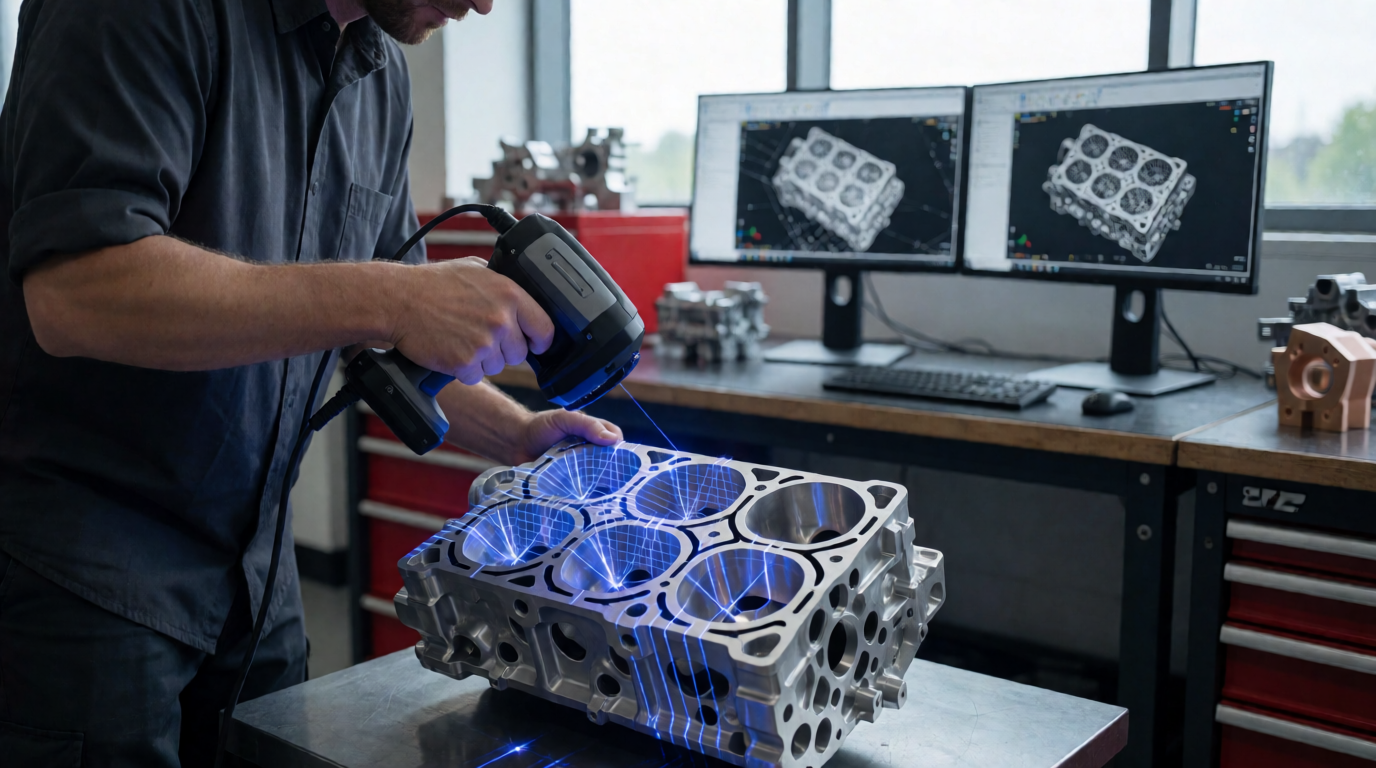

Escaneamento 3D de peça industrial para engenharia reversa

Como Funcionam a Modelagem e o Escaneamento 3D na Prática?

Para compreender a sinergia entre essas duas tecnologias, precisamos analisar seus fluxos de trabalho distintos, porém complementares. O escaneamento 3D é a fase de aquisição de dados, onde sensores (sejam eles a laser ou luz estruturada) medem a distância entre o sensor e a superfície do objeto, criando milhões de coordenadas X, Y e Z.

📚

Definição

Escaneamento 3D é o processo de análise de um objeto físico para coletar dados sobre sua forma e dimensões, convertendo-os em um modelo digital composto por uma nuvem de pontos ou malha poligonal (STL).

Já a modelagem 3D é o processo de criar a representação geométrica desse objeto em um ambiente virtual. Existem dois caminhos principais: a modelagem orgânica (focada em estética e formas fluidas) e a modelagem paramétrica (focada em dimensões exatas e restrições técnicas), que é a base do CAD (Computer-Aided Design). Quando falamos de modelagem e escaneamento 3D integrados, estamos falando de engenharia reversa. Nesse fluxo, o escaneamento serve como a "base de evidências", e a modelagem serve para "limpar" e "estabilizar" esses dados, transformando uma malha irregular em superfícies matemáticas perfeitas.

De acordo com a ASTM International, a padronização de arquivos para manufatura aditiva é fundamental para garantir que a geometria capturada seja reproduzível com precisão micrométrica. Sem a aplicação de normas técnicas, a transição do escaneamento para a modelagem pode resultar em desvios toleráveis que, em peças de alta precisão, significam a perda total do componente.

Por Que a Integração Dessas Tecnologias é Vital para a Indústria?

A adoção de fluxos de trabalho que unem a captura digital e a edição geométrica não é mais um luxo, mas uma necessidade competitiva. O impacto direto ocorre na redução drástica do Time-to-Market. Imagine ter que medir manualmente cada curva de um molde complexo usando paquímetros e micrômetros; esse processo é lento e sujeito a erro humano. Com a modelagem e escaneamento 3D, esse tempo de medição cai de dias para minutos.

O impacto financeiro é igualmente significativo. Reduzir o ciclo de prototipagem significa gastar menos com materiais de teste e horas de engenharia. Dados da ABIMAQ indicam que a implementação de tecnologias de manufatura aditiva e prototipagem rápida no Brasil tem impulsionado a eficiência produtiva de setores como o automotivo e o aeroespacial, permitindo que empresas desenvolvam peças sob medida com custos drasticamente reduzidos em comparação à usinagem tradicional.

Além da eficiência, há a questão da manutenção de legado. Muitas indústrias operam com máquinas antigas cujos desenhos técnicos originais foram perdidos. Aqui, a engenharia reversa torna-se a única solução viável. O escaneamento captura a peça desgastada, e a modelagem reconstrói a geometria original, permitindo a fabricação de peças de reposição idênticas ou aprimoradas.

Now here's where it gets interesting: a precisão não é apenas sobre "copiar". A modelagem permite a otimização topológica. Podemos escanear uma peça, analisar onde há excesso de material e usar a modelagem para redesenhá-la, tornando-a mais leve e resistente, mantendo a interface de encaixe original.

Aplicações Práticas: Do Protótipo ao Produto Final

A aplicação conjunta de modelagem e escaneamento 3D segue geralmente um ciclo técnico rigoroso. Para que você consiga resultados profissionais, o processo deve seguir estes passos:

Captura de Dados (Escaneamento): O objeto é escaneado. Dependendo da precisão necessária, utiliza-se scanners de luz estruturada para detalhes finos ou scanners laser para peças maiores.
Processamento de Nuvem de Pontos: Os dados brutos são filtrados para remover ruídos (pontos flutuantes que não pertencem ao objeto).
Geração de Malha (Mesh): A nuvem de pontos é convertida em triângulos (STL), criando a "casca" do objeto.
Engenharia Reversa (Modelagem): O designer utiliza a malha como guia para criar superfícies NURBS ou sólidos paramétricos no software CAD.
Validação e Manufatura: O modelo final é comparado com o escaneamento original para verificar desvios e, então, enviado para a impressão 3D ou usinagem.

Se você precisa de suporte nessa jornada, a 3D Filamento oferece a conexão ideal com fornecedores especializados em cada uma dessas etapas, desde o escaneamento de alta precisão até a modelagem técnica complexa, atendendo a mais de 100 cidades brasileiras.

Ponto-Chave: O escaneamento fornece a "verdade geométrica" do objeto, mas a modelagem fornece a "inteligência técnica" necessária para que a peça possa ser fabricada e montada corretamente.

Engenheiro realizando modelagem técnica em software CAD

Comparativo: Abordagens de Digitalização e Modelagem

É comum que empresas fiquem confusas sobre qual caminho seguir: modelar do zero, escanear e imprimir, ou escanear e modelar. A tabela abaixo detalha as diferenças fundamentais.

Abordagem	Processo	Vantagens	Desvantagens	Ideal Para
Modelagem Manual (CAD)	Criação do zero via software	Precisão matemática absoluta e controle total	Demorado para formas orgânicas ou complexas	Novos produtos e peças mecânicas simples
Escaneamento $\rightarrow$ Impressão	Captura direta e fabricação	Rapidez extrema no processo	Superfícies irregulares; sem possibilidade de ajuste técnico	Réplicas visuais, moldes simples e arte
Escaneamento $\rightarrow$ Modelagem	Captura $\rightarrow$ Refinamento $\rightarrow$ Fabricação	Máxima precisão, possibilidade de melhoria do design	Fluxo de trabalho mais longo e requer especialista	Engenharia reversa e peças industriais críticas

A maioria dos guias simplistas sugere que o escaneamento substitui a modelagem. Isso é um erro grave. O escaneamento é a entrada de dados; a modelagem é o processamento desses dados. Sem o processamento, você tem apenas uma "foto 3D", não um componente de engenharia.

Mitos e Equívocos Comuns sobre Modelagem e Escaneamento 3D

Existem diversas concepções erradas que podem levar empresas a desperdiçar orçamento. Vamos desmitificar as principais:

Mito 1: "Se eu tenho um scanner 3D, não preciso mais de um modelador." Isso é falso. O scanner gera malhas poligonais. Se você precisa alterar um furo de 5mm para 6mm, você não consegue fazer isso de forma precisa em uma malha STL sem deformar o restante da geometria. Apenas a modelagem paramétrica permite ajustes dimensionais precisos.

Mito 2: "Qualquer scanner 3D serve para qualquer peça." A escolha do hardware é fundamental. Scanners de luz estruturada são excelentes para peças pequenas e detalhadas, mas falham em superfícies muito brilhantes ou transparentes. Já os scanners laser de longo alcance são ideais para chassis de carros, mas não capturariam a rosca de um parafuso pequeno.

Mito 3: "A impressão 3D resolve automaticamente os erros do escaneamento." A impressora 3D apenas executa o que está no arquivo. Se o escaneamento capturou uma deformação na peça original, a impressora irá replicar essa deformação. A modelagem é a etapa onde corrigimos esses erros antes da fabricação.

Perguntas Frequentes

Qual a diferença entre nuvem de pontos, malha (mesh) e modelo sólido?

A nuvem de pontos é o dado bruto: milhões de pontos isolados no espaço. A malha (mesh) ocorre quando o software conecta esses pontos formando triângulos, criando uma superfície visual. O modelo sólido (ou paramétrico) é a representação matemática da peça, onde o software entende que existe um "cilindro" ou um "cubo" com propriedades físicas, permitindo edições precisas. Para a indústria, o modelo sólido é o único que garante a intercambiabilidade de peças.

O escaneamento 3D funciona em superfícies transparentes ou metálicas espelhadas?

Geralmente não, devido à natureza da luz. Superfícies espelhadas refletem o feixe do scanner, criando "buracos" nos dados. Superfícies transparentes deixam a luz passar, impedindo a captura. A solução profissional envolve a aplicação de um spray matizador (estilo pó de giz) que cria uma camada temporária opaca, permitindo a captura precisa. Após o escaneamento, o pó é removido sem danificar a peça.

Quanto tempo leva o processo de engenharia reversa (escaneamento + modelagem)?

O tempo varia drasticamente conforme a complexidade. Um componente simples pode ser escaneado e modelado em algumas horas. Já um motor completo ou uma carcaça industrial complexa pode levar semanas de trabalho. O escaneamento em si é rápido, mas a modelagem — a etapa de "limpar" a geometria e criar as superfícies técnicas — é onde reside a maior parte do esforço intelectual e temporal.

Qual software é melhor para modelagem baseada em escaneamento?

Depende do objetivo. Para modelagem paramétrica e engenharia reversa, softwares como SolidWorks, Autodesk Fusion 360 e CATIA são os padrões da indústria. Para a limpeza de malhas e processamento de nuvens de pontos, softwares como Geomagic Design X são referências mundiais, pois são projetados especificamente para transformar malhas em superfícies CAD editáveis.

Posso fazer escaneamento 3D usando apenas o celular?

Sim, via fotogrametria ou sensores LiDAR (presentes em alguns iPhones). No entanto, há uma diferença abissal de precisão. Enquanto scanners industriais medem desvios de 0,01mm, scanners de celular podem ter erros de vários milímetros. Para fins artísticos ou visualização arquitetônica, o celular serve. Para a manufatura de peças técnicas, o uso de hardware profissional é indispensável.

Conclusão e Próximos Passos

A integração entre a modelagem e escaneamento 3D representa a ponte definitiva entre o mundo físico e o digital. Ao dominar esse fluxo, as empresas deixam de ser reféns de desenhos perdidos ou processos de medição arcaicos e passam a ter controle total sobre sua geometria industrial. Seja para otimizar a manutenção de máquinas, acelerar o desenvolvimento de novos produtos ou realizar a engenharia reversa de componentes críticos, a precisão é o único caminho para o sucesso.

Se você busca implementar essa tecnologia em seu negócio, o primeiro passo é identificar a precisão necessária para sua aplicação. Não tente economizar no hardware de captura se a sua peça exige tolerâncias apertadas. Para encontrar os melhores fornecedores de escaneamento e modelagem técnica em sua região, acesse o portal 3D Filamento. Nós conectamos você aos especialistas que transformarão seus objetos físicos em ativos digitais de alta performance.
