Qual a Melhor Escolha entre Modelagem e Escaneamento 3D para seu Projeto?
A escolha entre criar um objeto do zero ou digitalizar algo existente depende inteiramente da precisão necessária e da existência de um modelo físico. Para quem busca a melhor abordagem de modelagem e escaneamento 3d, a resposta curta é: use o escaneamento para capturar geometrias orgânicas e complexas de peças reais e a modelagem CAD para peças técnicas, mecânicas ou conceitos inéditos. Em minha experiência atendendo indústrias e designers na 3D Filamento, o erro mais comum é tentar "escanear tudo", ignorando que um arquivo de malha (mesh) vindo de um scanner é, muitas vezes, inútil para engenharia sem um processo posterior de engenharia reversa.
O que define a melhor estratégia de modelagem e escaneamento 3D?
Para decidir qual caminho seguir, precisamos entender que estamos falando de naturezas matemáticas diferentes. A modelagem 3D, especialmente a paramétrica, trabalha com vetores e restrições geométricas; o escaneamento trabalha com nuvens de pontos que formam uma malha de triângulos.
📚
Definição
Modelagem 3D é o processo de desenvolvimento de uma representação matemática de qualquer superfície de um objeto tridimensional via software especializado. Já o Escaneamento 3D é a técnica de digitalização de um objeto físico para criar um modelo digital baseado na captura de coordenadas espaciais.
Quando analisamos a precisão, a modelagem manual é absoluta, pois você define que um furo tem exatamente 5.00mm. No escaneamento, você depende da resolução do sensor e da qualidade da superfície do objeto. De acordo com a ASTM International, a padronização de arquivos e a precisão dimensional são fundamentais para a interoperabilidade na manufatura aditiva, o que reforça a necessidade de escolher a técnica de captura correta para evitar falhas de montagem em peças industriais.
Na prática, se você precisa de uma peça de reposição para uma máquina antiga cujo desenho técnico foi perdido, o escaneamento é a porta de entrada. No entanto, o arquivo gerado pelo scanner (geralmente um STL) não é editável como um bloco de LEGO. É aqui que entra a modelagem híbrida: escaneamos a peça para ter a referência geométrica e modelamos por cima dela para garantir a precisão técnica.
Por que a escolha da técnica impacta diretamente o ROI industrial?
A decisão errada entre modelar ou escanear não afeta apenas o tempo de entrega, mas o custo final da produção. Um projeto baseado em escaneamento mal executado pode gerar peças que não encaixam, resultando em desperdício de material e horas de máquina de impressão 3D.
A eficiência da prototipagem rápida está ligada à redução do ciclo de iteração. Quando utilizamos a manufatura aditiva de forma estratégica, a integração entre escaneamento e modelagem pode reduzir o tempo de desenvolvimento de produtos em até 40%. Dados do portal 3D Printing Industry indicam que a adoção de fluxos de trabalho digitais integrados (do scan à impressão) permite que empresas respondam a demandas de customização em massa com agilidade sem precedentes.
Considere o impacto financeiro: modelar manualmente uma peça orgânica, como um molde anatômico ou uma peça de arte, levaria centenas de horas de um designer especializado. O escaneamento resolve isso em minutos. Por outro lado, tentar escanear uma engrenagem de precisão para fabricá-la novamente sem passar por um software de CAD resultaria em uma peça com "ruídos" superficiais que comprometeriam a função mecânica.
O risco de não utilizar a técnica correta é a criação de "modelos fantasmas": arquivos que parecem corretos visualmente, mas que não possuem a integridade geométrica necessária para simulações de tensão (FEA) ou fluxos de fluidos (CFD). Para empresas que operam em setores de alta precisão, como o aeroespacial ou médico, essa distinção é a diferença entre um produto viável e um recall catastrófico.
Como implementar o fluxo de modelagem e escaneamento 3D na prática?
Para obter o melhor resultado, recomendo a implementação de um fluxo de trabalho sequencial. Não veja as duas técnicas como opostas, mas como complementares. No ecossistema da 3D Filamento, orientamos nossos clientes a seguirem este framework de decisão:
- Análise do Objeto: O objeto existe fisicamente? É orgânico (curvas naturais) ou geométrico (linhas retas, furos, ângulos precisos)?

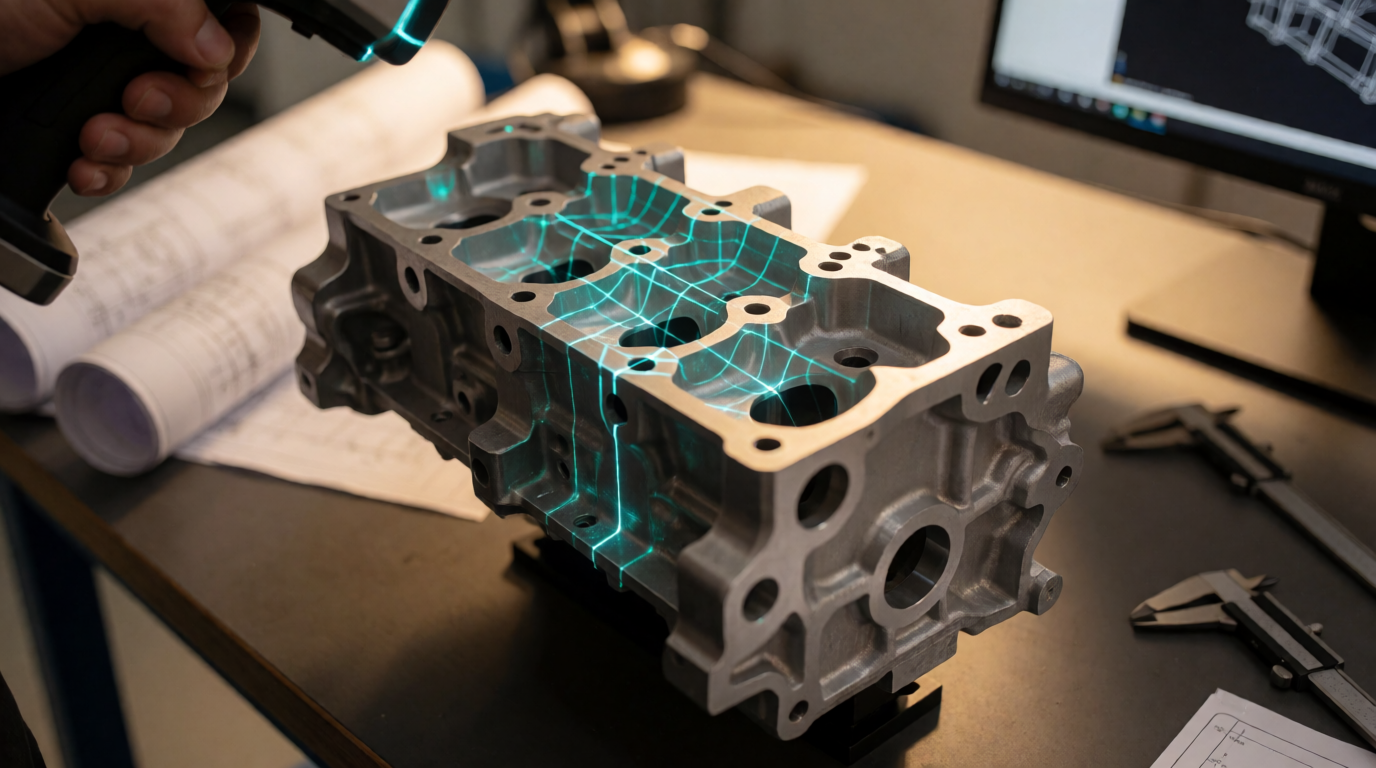

- Captura de Dados (Escaneamento): Se a peça existe e é complexa, utilizamos scanners de luz estruturada ou laser. O objetivo aqui é criar a "nuvem de pontos".
- Processamento de Malha: A nuvem de pontos é convertida em uma malha de triângulos (STL/OBJ). Este passo remove ruídos e fecha buracos na geometria.
- Engenharia Reversa (Modelagem): Utilizamos a malha como "guia" dentro de um software de CAD. Aqui, redesenhamos as faces, definimos os raios e aplicamos as tolerâncias dimensionais.
- Validação e Impressão: O modelo final é exportado para a impressão 3D, seja via FDM para protótipos funcionais ou SLA para alta precisão.
Ponto-Chave: O escaneamento fornece a "verdade geométrica" do objeto atual, mas a modelagem fornece a "intenção de projeto" necessária para que a peça funcione perfeitamente.
Se você está em dúvida sobre qual serviço contratar, a equipe da 3D Filamento pode analisar seu componente e definir se precisamos de um escaneamento de alta precisão ou de um desenvolvimento de modelagem do zero. Isso evita que você pague por um serviço de scan que não terá utilidade prática no final do processo.
Comparativo: Qual a melhor opção para cada cenário?
Para facilitar a sua tomada de decisão, estruturei a tabela abaixo comparando as três abordagens principais de mercado. Note que a "Abordagem Moderna" é a que promovemos, unindo o melhor dos dois mundos.
| Critério | Modelagem Manual (CAD) | Escaneamento Puro (Mesh) | Fluxo Híbrido (Scan + CAD) |
|---|---|---|---|
| Precisão Técnica | Absoluta e controlada | Dependente do hardware | Alta e validada |
| Tempo de Captura | Lento (requer medição) | Muito rápido | Médio |
| Editabilidade | Totalmente editável | Difícil (manipulação de vértices) | Totalmente editável |
| Ideal para... | Novas peças e mecânica | Cópias exatas e arte | Engenharia Reversa |
| Custo Inicial | Médio (horas de designer) | Alto (equipamento de scan) | Médio/Alto (processo completo) |
Agora, aqui está onde a maioria das pessoas se confunde: acreditar que o escaneamento substitui a modelagem. Se você deseja alterar a dimensão de um furo em uma peça escaneada, fazer isso no arquivo de malha é um pesadelo técnico. No fluxo híbrido, você simplesmente altera o parâmetro no software de CAD e a peça é atualizada instantaneamente.
Mitos e equívocos comuns sobre modelagem e escaneamento 3D
Muitos guias simplistas na internet cometem erros graves ao descrever esses processos. Vou desmistificar os quatro pontos que mais geram confusão nos meus clientes.
Mito 1: "Se eu escanear a peça, já posso mandá-la direto para a impressora 3D."
Isso é verdade apenas para objetos decorativos. Para peças funcionais, o scan gera "ruído". Imagine que a superfície da peça original tem um risco ou sujeira; o scanner capturará isso como parte da geometria. Sem a limpeza e a modelagem posterior, você imprimirá a sujeira da peça original.
Mito 2: "Modelagem 3D é apenas para quem sabe desenhar."
Com o advento do design industrial moderno e softwares paramétricos, a modelagem é mais sobre lógica e matemática do que sobre "talento artístico". Se você sabe as medidas da peça e a função que ela deve desempenhar, a modelagem é um processo técnico de construção.
Mito 3: "Scanners baratos de entrada servem para indústria."
Tenho visto muitos empreendedores comprarem scanners de baixo custo esperando precisão de micrômetros. A realidade é que scanners de entrada são ótimos para hobbies ou digitalização de rostos, mas para a indústria, a precisão requer sensores de luz estruturada profissionais que custam milhares de dólares. É por isso que terceirizar o scan com especialistas é mais lucrativo.
Mito 4: "A engenharia reversa é apenas copiar peças."
A engenharia reversa profissional envolve a análise da falha da peça original. Não se trata apenas de copiar a geometria, mas de entender por que a peça quebrou e modelar uma versão melhorada, utilizando materiais mais resistentes como o PETG ou ABS, otimizando a estrutura interna através de preenchimentos inteligentes.
Perguntas Frequentes
Qual a diferença entre modelagem orgânica e modelagem paramétrica?
A modelagem orgânica, frequentemente associada ao "digital sculpting", é ideal para formas fluidas, como personagens ou esculturas, onde o designer "molda" a geometria como se fosse argila. Já a modelagem paramétrica é baseada em dimensões, equações e restrições. Se você precisa que um eixo tenha exatamente 12.5mm para encaixar em um rolamento, a modelagem paramétrica é a única opção viável. Na 3D Filamento, utilizamos ambas as técnicas dependendo se o projeto é estético ou funcional.
O escaneamento 3D consegue capturar peças transparentes ou muito brilhantes?
Não nativamente. Superfícies reflexivas, transparentes ou pretas profundas dispersam a luz do scanner, criando "buracos" na nuvem de pontos. Para resolver isso, utilizamos sprays matificadores profissionais que criam uma camada finíssima de pó branco sobre a peça, permitindo que o laser ou a luz estruturada sejam refletidos corretamente. Após o escaneamento, o spray é facilmente removido. Essa é uma etapa técnica essencial que diferencia um scan amador de um scan industrial.
Qual o melhor formato de arquivo para enviar para a impressão 3D?
Para a maioria das impressoras, o formato STL é o padrão universal. No entanto, para fluxos de trabalho profissionais, o formato STEP ou IGES é preferível, pois preserva a geometria matemática (NURBS) em vez de convertê-la em triângulos. Quando trabalhamos com modelagem e escaneamento 3d, preferimos entregar o arquivo final em STEP para que o cliente possa fazer alterações futuras sem perder a qualidade da superfície.
Quanto tempo leva o processo de escaneamento e modelagem de uma peça?
O tempo varia drasticamente. O escaneamento físico de uma peça média leva de 15 a 30 minutos. No entanto, o processamento da malha e a engenharia reversa (a modelagem sobre o scan) podem levar de algumas horas a vários dias, dependendo da complexidade. Uma peça simples de suporte pode ser finalizada em um dia; um bloco de motor complexo pode exigir semanas de refinamento técnico para garantir que todas as tolerâncias sejam respeitadas.
É possível imprimir em 3D uma peça que foi apenas escaneada?
Sim, é possível, mas o resultado será uma "cópia visual". Se a peça original tiver imperfeições, a cópia terá as mesmas imperfeições. Além disso, arquivos de scan costumam ter malhas "abertas" (não-manifold), o que confunde o software de fatiamento da impressora 3D. Para que a impressão seja bem-sucedida, é fundamental passar o arquivo por um software de reparo de malha ou, idealmente, convertê-lo em um modelo sólido via CAD.
Conclusão
Escolher entre a modelagem e escaneamento 3d não deve ser visto como uma disputa, mas como a montagem de um quebra-cabeça técnico. Se você busca precisão absoluta, novidade e editabilidade, a modelagem CAD é o caminho. Se você precisa de fidelidade a um objeto existente e rapidez na captura de formas complexas, o escaneamento é a ferramenta ideal. Para a maioria dos projetos industriais de alta performance, a união das duas técnicas via engenharia reversa é a estratégia que garante o menor risco e a maior qualidade final.
Não deixe que a complexidade técnica trave a inovação do seu produto. Seja para criar um protótipo rápido ou desenvolver uma peça final para linha de produção, a precisão na etapa de digitalização define o sucesso da sua manufatura.
Se você precisa de ajuda para decidir qual a melhor abordagem para o seu projeto ou deseja um orçamento para escaneamento e modelagem profissional, entre em contato com a nossa equipe.
