Qual a melhor escolha entre modelagem e escaneamento 3D para o seu projeto?
A escolha entre criar um modelo do zero ou digitalizar um objeto físico depende inteiramente da disponibilidade de geometria prévia e da precisão exigida. Se você possui o desenho técnico ou precisa de uma peça nova, a modelagem é o caminho; se precisa replicar uma peça desgastada ou capturar formas orgânicas complexas, o escaneamento é a solução. Em projetos de alta complexidade, a integração de modelagem e escaneamento 3d é a estratégia ideal, permitindo que a precisão da captura física seja refinada por ajustes paramétricos de engenharia.
Na minha experiência trabalhando com prototipagem industrial, o erro mais comum que vejo é a tentativa de "modelar no olho" algo que já existe fisicamente. Isso gera retrabalhos infinitos e desperdício de material. Quando o cliente percebe que o escaneamento reduz o tempo de desenvolvimento de semanas para dias, a percepção de valor muda completamente.
O que é Modelagem e Escaneamento 3D na prática industrial?
Para decidir qual caminho seguir, precisamos entender que estamos lidando com fluxos de trabalho opostos: um é a criação sintética (modelagem) e o outro é a captura empírica (escaneamento).
📚
Definição
Modelagem 3D é o processo de desenvolver uma representação matemática de um objeto tridimensional através de softwares CAD (Computer-Aided Design), resultando em arquivos vetoriais ou poligonais.
A modelagem se divide principalmente em duas abordagens: a paramétrica (focada em dimensões exatas e histórico de alterações) e a orgânica (focada em formas fluidas, como esculturas digitais). Já o escaneamento 3D, ou digitalização, utiliza sensores de luz, laser ou ultrassom para capturar a superfície de um objeto real e transformá-la em uma "nuvem de pontos", que posteriormente é convertida em uma malha de triângulos (STL).
De acordo com a ASTM International, a padronização de arquivos para manufatura aditiva exige que, independentemente da origem do modelo (seja via CAD ou escaneamento), a malha deve ser "estanque" (watertight), ou seja, sem buracos na geometria para que a impressora 3D possa processar a peça.
Muitas empresas cometem o erro de achar que o escaneamento substitui a modelagem. Na verdade, o escaneamento entrega um "estágio bruto". Para que esse dado se torne uma peça funcional, ele passa por um processo chamado Engenharia Reversa, onde o modelo escaneado serve de guia para que um engenheiro recrie a peça em CAD, corrigindo imperfeições do escaneamento e otimizando tolerâncias dimensionais.
Por que a escolha da técnica impacta o ROI do seu projeto?
A decisão técnica entre modelar ou escanear não é apenas sobre "como fazer", mas sobre custo, tempo e viabilidade financeira. O impacto no Retorno sobre Investimento (ROI) é imediato quando analisamos o custo do erro.
Em projetos de engenharia reversa para peças obsoletas, por exemplo, tentar recriar um componente complexo via modelagem manual sem ter o desenho original pode levar a erros de centésimos de milímetro que inviabilizam a montagem. Segundo dados da ABIMAQ, a modernização de parques industriais no Brasil passa obrigatoriamente pela digitalização de ativos antigos para evitar a dependência de fornecedores estrangeiros de peças de reposição.
Considere os seguintes impactos:
- Redução de Lead Time: O escaneamento 3D elimina a necessidade de medições manuais com paquímetro e micrômetro, que são lentas e suscetíveis a erro humano.
- Precisão Geométrica: Enquanto a modelagem manual é perfeita matematicamente, o escaneamento captura a "realidade" da peça, incluindo desgastes e deformações que são essenciais para criar moldes de ajuste perfeito.
- Custo de Prototipagem: Modelar erroneamente e imprimir três vezes custa mais caro do que escanear uma vez e imprimir a peça final corretamente.
A falta de integração entre essas tecnologias gera o que chamamos de "gap de precisão". Se você ignora a digitalização de um componente existente e tenta modelá-lo por estimativa, o risco de a peça não encaixar no conjunto final é altíssimo. No setor de manufatura aditiva, isso se traduz em perda de filamento, resina e, principalmente, horas de máquina.
Como implementar o fluxo de Modelagem e Escaneamento 3D passo a passo?
Para obter o melhor resultado, recomendo um fluxo híbrido. Não veja as ferramentas como excludentes, mas como complementares. Se você precisa de uma peça técnica, siga este roteiro:
Passo 1: Captura da Geometria (Escaneamento)

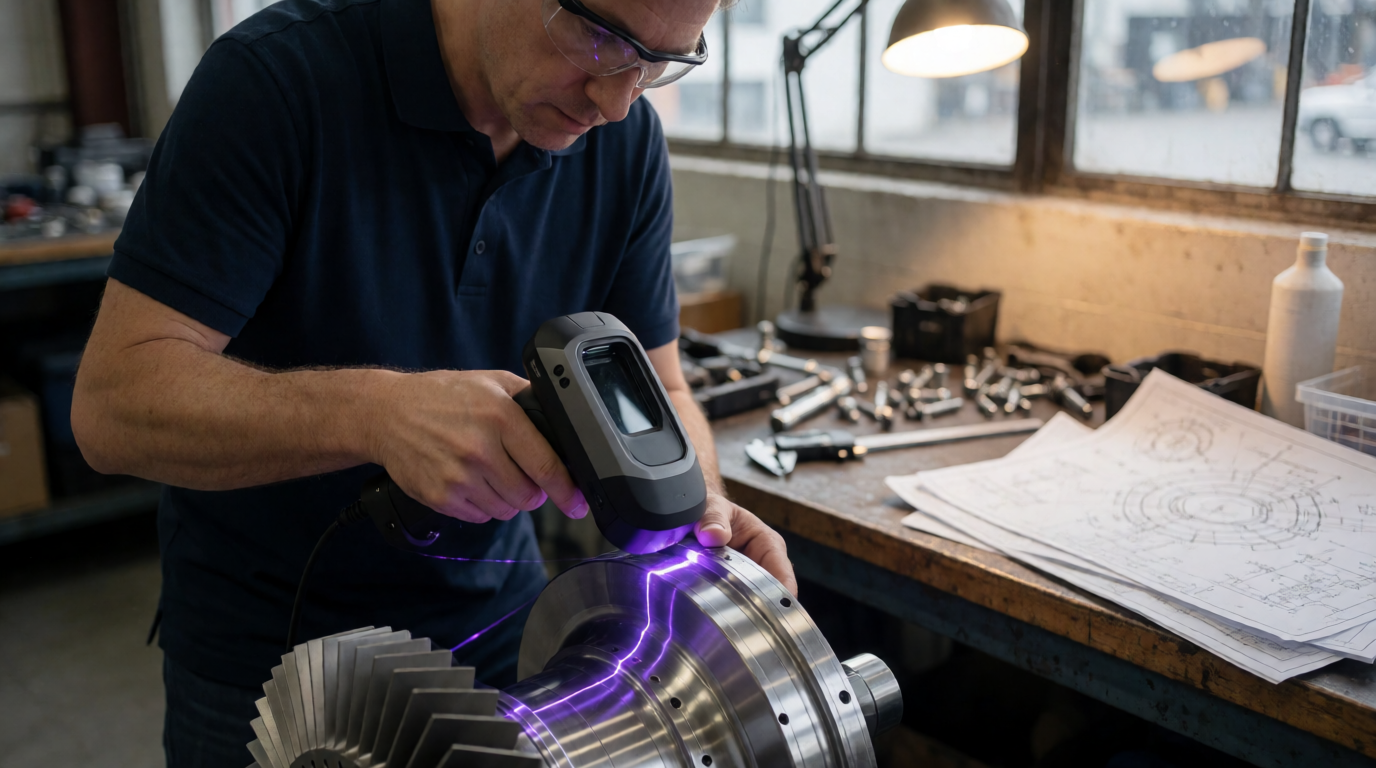

Utilize um scanner 3D para capturar a nuvem de pontos do objeto físico. Se a peça for pequena e detalhada, a tecnologia de luz estruturada é preferível; para peças grandes ou industriais, o laser é mais indicado.
Passo 2: Processamento da Nuvem de Pontos
O software de processamento converte os milhões de pontos capturados em uma malha STL. Aqui ocorre a limpeza de "ruídos" (pontos flutuantes que não pertencem à peça).
Passo 3: Engenharia Reversa (Modelagem sobre o Scan)
Este é o ponto onde a magia acontece. Importamos a malha STL para um software de CAD (como SolidWorks ou Fusion 360). Usamos a malha como uma "casca" de referência para desenhar esboços precisos, aplicar raios e definir furos.
Passo 4: Validação e Ajuste Paramétrico

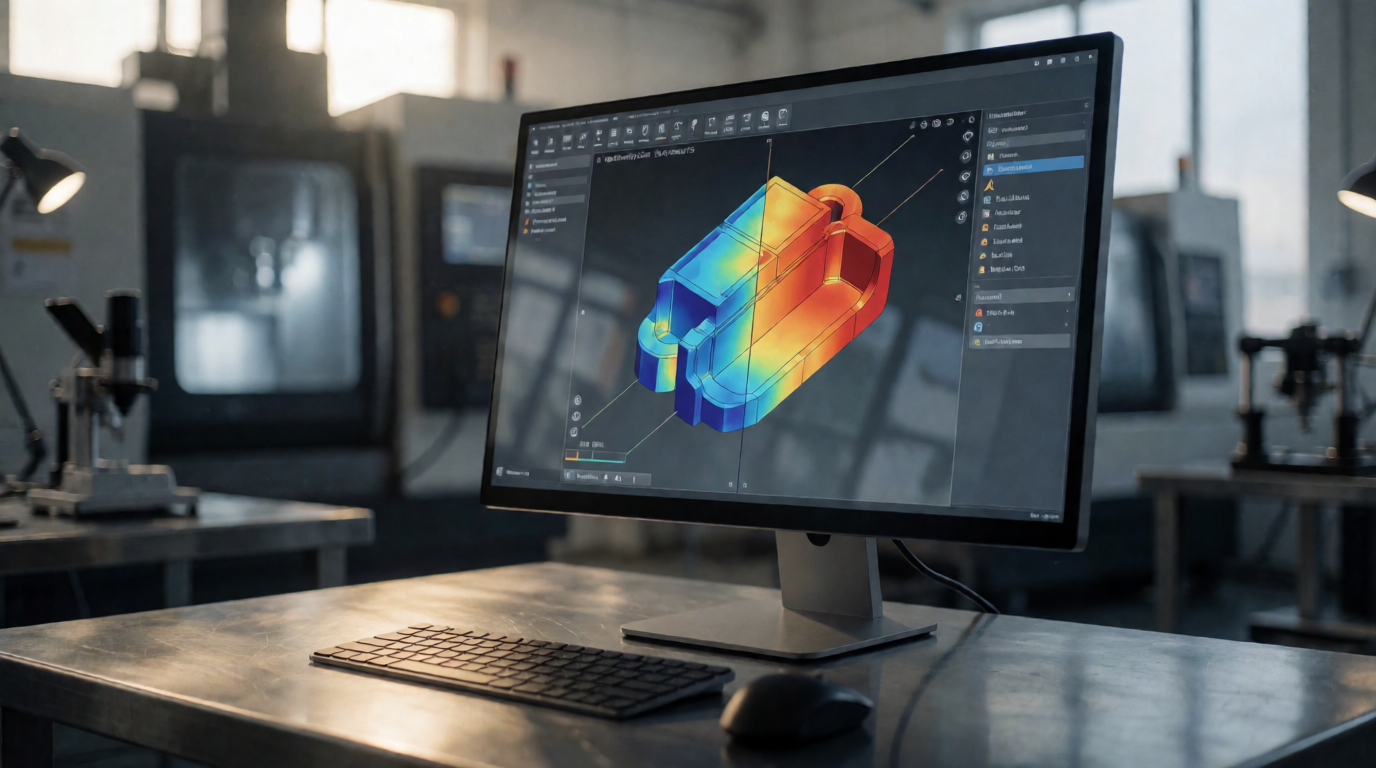

Com o modelo CAD pronto, comparamos a nova geometria com o escaneamento original através de um mapa de cores (Heat Map), que mostra onde a peça modelada diverge da peça real.
Passo 5: Manufatura Aditiva
Agora, com um arquivo validado, enviamos a peça para a impressão 3D. Na 3D Filamento, auxiliamos nossos clientes justamente nessa ponte: conectamos a necessidade de digitalização com a execução da impressão, garantindo que o resultado final seja funcional e não apenas visual.
Ponto-Chave: O escaneamento fornece a "forma", mas a modelagem fornece a "função". Nunca confie cegamente em um arquivo STL de escaneamento para peças que exigem tolerâncias mecânicas rigorosas.
Comparativo: Modelagem Manual vs. Escaneamento 3D vs. Fluxo Híbrido
Para facilitar a sua decisão, montei a tabela abaixo com base nos cenários mais comuns que encontramos na nossa consultoria.
| Critério | Modelagem Manual (CAD) | Escaneamento 3D Puro | Fluxo Híbrido (Scan + CAD) |
|---|---|---|---|
| Origem do Dado | Ideia ou Desenho Técnico | Objeto Físico Existente | Objeto Físico $\rightarrow$ CAD |
| Precisão | Matemática (Perfeita) | Empírica (Depende do sensor) | Validada e Refinada |
| Tempo de Setup | Alto (requer desenho) | Baixo (captura rápida) | Médio (captura + refino) |
| Flexibilidade | Total (fácil de alterar) | Nula (malha rígida) | Alta (ajustes paramétricos) |
| Melhor Para | Peças Novas / Projetos | Cópias Visuais / Arte | Peças Industriais / Reposição |
| Risco de Erro | Erro de projeto/estimativa | Erros de ruído/lacunas | Mínimo (validado por scan) |
Note que o "Escaneamento Puro" é excelente para quem trabalha com design orgânico ou artes, mas é perigoso para quem trabalha com engenh romana ou mecânica. Se você imprimir um scan puro sem passar pela modelagem, qualquer pequena falha na captura do sensor se tornará um buraco ou uma saliência na peça impressa.
Mitos e Equívocos sobre a Digitalização 3D
Existem crenças no mercado que podem levar empresas a investir errado. Aqui estão as correções necessárias:
Mito 1: "Qualquer scanner 3D serve para qualquer peça."
Errado. A maioria dos guias simplifica isso, mas a verdade é que materiais reflexivos (metais polidos) ou transparentes (vidro/acrílico) são "invisíveis" para muitos scanners. Nesses casos, precisamos aplicar um spray de matização (um pó branco temporário) para que a luz do scanner possa rebater. Se você tentar escanear um pistão de alumínio polido sem isso, o resultado será um arquivo impossível de usar.
Mito 2: "O escaneamento 3D gera automaticamente um arquivo pronto para editar no CAD."
Este é o erro mais comum. O scanner gera uma malha de triângulos (STL), que é um formato de visualização. Softwares de engenharia trabalham com B-Rep (geometria de bordas). Transformar triângulos em superfícies suaves exige um trabalho técnico de modelagem. Não existe um "botão mágico" que transforma scan em CAD perfeito sem supervisão humana.
Mito 3: "Modelar do zero é sempre mais barato que escanear."
Depende do tempo do engenheiro. Pagar por um escaneamento profissional é, muitas vezes, mais barato do que pagar 40 horas de um projetista tentando adivinhar as medidas de uma peça complexa através de fotos e medições manuais.
Perguntas Frequentes
Qual a diferença entre modelagem orgânica e paramétrica no contexto de escaneamento?
A modelagem paramétrica baseia-se em dimensões, restrições e fórmulas; é a base da engenharia. Quando usamos um escaneamento, a modelagem paramétrica serve para "limpar" a peça, transformando uma superfície irregular capturada em um cilindro perfeito de 10mm, por exemplo. Já a modelagem orgânica (estilo escultura digital) é usada para manipular a malha do escaneamento como se fosse argila. Se você está fazendo uma prótese facial, usa a orgânica; se está fazendo a engrenagem de um motor, usa a paramétrica.
O escaneamento 3D consegue capturar dimensões internas de peças?
Depende da tecnologia. Scanners de luz estruturada ou laser geralmente capturam apenas a "linha de visão" (o que a luz atinge). Se a peça tem um furo profundo e estreito, o scanner não consegue "enxergar" o fundo. Para isso, utilizamos sondas CMM ou scanners de toque, que entram fisicamente no local para capturar a coordenada exata. Em fluxos híbridos, costumamos escanear a parte externa e modelar a interna com base em especificações técnicas.
Posso usar a modelagem e escaneamento 3d para criar moldes de injeção?
Sim, e este é um dos usos mais rentáveis. O processo ideal consiste em escanear a peça final desejada, modelar a contração do material (shrinkage) via CAD e então criar o negativo do molde. Fazer isso manualmente sem o escaneamento da peça original aumenta drasticamente a chance de o molde não ter o fechamento perfeito, resultando em rebarbas e desperdício de matéria-prima.
Qual a precisão esperada em um processo de escaneamento profissional?
A precisão varia conforme o equipamento, mas scanners industriais de alta gama conseguem precisões na casa de 10 a 50 mícrons (0,01mm a 0,05mm). Para a maioria das aplicações de prototipagem rápida e manufatura aditiva, essa precisão é superior à tolerância da própria impressora 3D. O ponto crítico não é a captura, mas a preservação dessa precisão durante a exportação do arquivo e a configuração do fatiador da impressora.
Como escolher entre um scanner de luz estruturada e um de laser?
A luz estruturada é superior para capturar cores e texturas com alta resolução em objetos pequenos e médios, sendo ideal para design de produtos e odontologia. Já o laser (especialmente o laser azul) é muito mais robusto para ambientes industriais, peças grandes (como chassis de carros) e superfícies com maior variação de brilho. Se o seu foco é engenharia pesada, o laser é a escolha certa; se é design de joias ou arte, a luz estruturada vence.
Conclusão: Qual caminho seguir para garantir o sucesso do seu projeto?
Decidir entre modelagem e escaneamento 3d não deve ser uma escolha binária, mas sim uma análise de qual ferramenta resolve a sua dor atual. Se você tem a liberdade de criar a geometria, a modelagem paramétrica é a ferramenta mais poderosa para garantir a repetibilidade e a precisão técnica. Se você está lidando com a realidade física de peças existentes, o escaneamento é o atalho mais seguro para evitar erros de medição.
O cenário ideal para a indústria moderna é o fluxo híbrido: capturar a realidade com o escaneamento e refiná-la com a modelagem. Essa abordagem minimiza riscos, reduz custos de prototipagem e acelera a entrada do produto no mercado.
Se você precisa de suporte para digitalizar componentes complexos ou transformar seus escaneamentos em peças funcionais através de manufatura aditiva, a equipe da 3D Filamento está pronta para ajudar. Conectamos você aos melhores fornecedores de escaneamento e impressão 3D na região de Curitiba e entorno.
Acesse 3dfilamento.com e solicite um orçamento técnico para transformar seus modelos físicos em ativos digitais de alta precisão.
Atendimento Local Especializado: Para agendar serviços presenciais com técnicos credenciados em Curitiba e região metropolitana, acesse o canal oficial de serviço de impressão 3D em Curitiba (PR).
