Por que investir em modelagem e escaneamento 3D para otimizar a produção industrial?
Tentar replicar uma peça complexa usando apenas paquímetros e softwares de CAD tradicionais é a receita ideal para o erro humano e o desperdício de material. Na minha experiência trabalhando com prototipagem industrial, já vi projetos de engenharia atrasarem semanas porque a medição manual de um componente desgastado ignorou micro-curvaturas essenciais. A integração de processos de modelagem e escaneamento 3D resolve esse problema ao eliminar a subjetividade da medição manual, transformando objetos físicos em dados digitais precisos em minutos, o que reduz drasticamente o tempo de ciclo de desenvolvimento e o custo de retrabalho.
O que é a integração de modelagem e escaneamento 3D e como ela funciona?
Para entender a potência dessa tecnologia, precisamos separar as duas etapas que, quando combinadas, criam o fluxo de trabalho da engenharia reversa. O escaneamento 3D é a captura de dados geométricos de um objeto físico, enquanto a modelagem é a interpretação e a reconstrução desses dados em um formato editável.
📚
Definição
O Escaneamento 3D é o processo de digitalização de um objeto real através de sensores ópticos ou lasers, resultando em uma "nuvem de pontos" (point cloud) ou em uma malha de triângulos (STL), que representa a geometria externa da peça com precisão micrométrica.
A nuvem de pontos gerada pelo scanner não é um modelo CAD; ela é apenas uma "casca" digital. É aqui que entra a modelagem 3D. O profissional de CAD utiliza essa malha como referência para reconstruir a peça, aplicando parâmetros geométricos, tolerâncias e intenções de design. Esse processo é fundamental porque a maioria das impressoras 3D industriais e máquinas CNC exige arquivos vetoriais (STEP ou IGES) para operar com precisão, e não apenas malhas de triângulos.
Segundo a ASTM International, a padronização de dados em manufatura aditiva é essencial para garantir a interoperabilidade entre o escaneamento e a produção final. Sem a modelagem técnica, você tem apenas uma "foto 3D"; com a modelagem, você tem um componente de engenharia pronto para a fabricação.

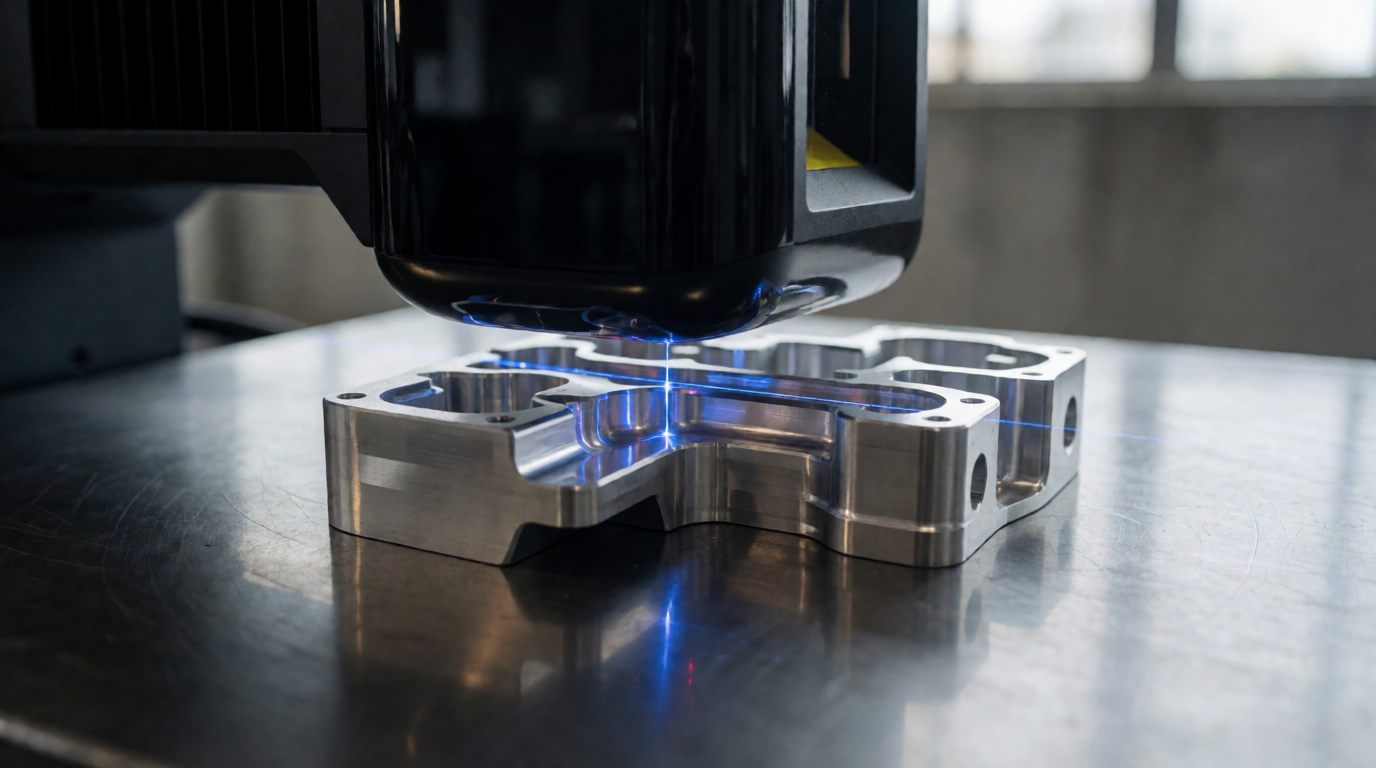

Existem diferentes tecnologias de captura: o laser (mais preciso para metais e superfícies escuras), a luz estruturada (ideal para alta resolução em peças pequenas) e o LiDAR (voltado para grandes estruturas e arquitetura). A escolha do hardware impacta diretamente a qualidade do modelo final. Se o escaneamento for pobre, a modelagem será baseada em suposições, anulando a principal vantagem da precisão digital.
Por que a precisão digital é vital para a competitividade industrial em 2026?
A incapacidade de digitalizar ativos físicos com precisão gera um gargalo invisível que custa milhões às indústrias. Quando uma empresa depende de desenhos técnicos antigos ou de medições manuais para repor peças de máquinas importadas, ela assume riscos operacionais altíssimos. O erro de um único milímetro em uma peça de encaixe pode significar a parada de uma linha de produção inteira por dias.
De acordo com dados da ABIMAQ, a modernização do parque fabril brasileiro passa obrigatoriamente pela digitalização de processos. A manufatura aditiva, apoiada por dados reais de escaneamento, permite que indústrias reduzam a dependência de estoques físicos imensos, migrando para o conceito de "estoque digital". Em vez de armazenar centenas de peças físicas, a empresa guarda o arquivo digital e imprime a peça sob demanda.
O impacto financeiro é mensurável. Empresas que implementam fluxos de modelagem e escaneamento 3D conseguem reduzir o tempo de prototipagem rápida em até 70%. Isso acontece porque a iteração entre o "problema físico" e a "solução digital" torna-se quase instantânea. Imagine a possibilidade de escanear um componente que falhou, analisar a deformação via software e modelar a melhoria estrutural no mesmo dia.
O risco de não agir agora é a obsolescência tecnológica. Enquanto competidores utilizam a engenharia reversa para otimizar peças e reduzir peso (lightweighting), empresas analógicas continuam produzindo componentes pesados e ineficientes. A perda de competitividade não vem apenas do preço, mas da agilidade em responder a falhas críticas de maquinário.
Como implementar o fluxo de trabalho de escaneamento e modelagem na prática?
Implementar esse processo exige mais do que apenas comprar um scanner; requer a definição de um pipeline técnico rigoroso. Se você tentar pular etapas, acabará com arquivos que não podem ser fabricados. O fluxo ideal segue estas etapas:
- Captura de Dados (Escaneamento): O objeto é limpo e preparado. O scanner captura a geometria. É fundamental garantir que não haja reflexos excessivos (usando sprays fosqueantes em peças metálicas) para evitar "buracos" na nuvem de pontos.
- Processamento da Nuvem de Pontos: O software de processamento alinha múltiplas capturas e remove ruídos (pontos flutuantes que não pertencem à peça).
- Geração da Malha (Mesh): Os pontos são conectados para formar triângulos. Esta etapa gera o arquivo STL, que é a base visual da peça.
- Modelagem Paramétrica (CAD): O engenheiro utiliza a malha como um "guia" para desenhar a geometria real. Aqui, aplicam-se as normas técnicas e as correções de design necessárias.
- Validação e Fabricação: O modelo final é comparado com o escaneamento original para verificar desvios. Uma vez validado, a peça é enviada para impressão 3D ou usinagem.
Para empresas que não possuem a infraestrutura interna de hardware e software (que podem custar milhares de dólares), a solução mais eficiente é a contratação de serviços especializados. A 3D Filamento atua exatamente nesse elo, conectando a necessidade de precisão industrial a fornecedores capazes de entregar modelos CAD prontos para produção a partir de escaneamentos de alta fidelidade.
Ponto-Chave: A engenharia reversa não serve apenas para copiar peças, mas para aprimorá-las. O escaneamento fornece o "estágio atual", e a modelagem define o "estágio ideal".
Comparando abordagens: Tradicional vs. Digital vs. Automatizada
Muitos gestores ainda hesitam entre o método manual e a digitalização completa. Para tomar a decisão correta, é preciso analisar a fricção de cada processo.
| Critério | Abordagem Tradicional (Manual) | Digitalização Amadora (Low-cost) | Abordagem Profissional (3D Filamento) |
|---|---|---|---|
| Precisão | Baixa (depende do operador) | Média (ruídos na malha) | Altíssima (nível industrial) |
| Velocidade | Lenta (medições repetitivas) | Rápida na captura, lenta no ajuste | Rápida e fluxos otimizados |
| Custo de Erro | Alto (retrabalho de peça) | Médio (ajustes manuais constantes) | Baixo (validação digital prévia) |
| Entregável | Desenho técnico 2D | Malha STL (não editável) | Modelo CAD Paramétrico (STEP) |
| Indicação | Peças simples e prismáticas | Hobbies e protótipos visuais | Peças técnicas e industriais |
Aqui está o ponto onde a maioria das empresas erra: elas compram scanners baratos acreditando que a "mágica" acontece sozinha. A verdade é que um escaneamento de baixa qualidade gera a necessidade de horas extras de modelagem para corrigir erros de superfície. O custo real não está no equipamento, mas no tempo de engenharia gasto corrigindo dados ruins.
Mitos comuns sobre a modelagem e escaneamento 3D
Existe muita desinformação no mercado que afasta potenciais usuários da tecnologia. Vou desmistificar os três pontos mais comuns que encontro em consultorias:
Mito 1: "O scanner substitui o modelador 3D."
Este é o erro mais perigoso. Muitos acreditam que o scanner entrega um arquivo pronto para a indústria. Na realidade, o scanner entrega geometria, não inteligência. Um arquivo STL não "sabe" o que é um furo, um raio ou um plano perfeito; ele vê apenas milhões de triângulos. A modelagem humana é essencial para transformar esses dados em algo funcional e fabricável.
Mito 2: "Escaneamento 3D é apenas para peças caríssimas."
Antigamente, sim. No entanto, a democratização da manufatura aditiva tornou o processo acessível. Hoje, é mais barato escanear e imprimir uma peça de reposição simples do que manter uma máquina parada por 15 dias esperando um componente importado da Alemanha ou China.
Mito 3: "Qualquer software de CAD consegue converter STL em STEP automaticamente."
Existem funções de "conversão", mas elas geralmente resultam em superfícies facetadas e pesadas, que travam as máquinas de usinagem CNC. A conversão automática não substitui a modelagem paramétrica feita por um especialista, que garante que as superfícies sejam matematicamente perfeitas.
Perguntas Frequentes
Qual a diferença entre um arquivo STL e um arquivo STEP na modelagem 3D?
O arquivo STL (Standard Tessellation Language) é composto por uma malha de triângulos que descreve apenas a superfície externa do objeto. Ele é excelente para visualização e impressão 3D, mas é "burro", pois não contém informações sobre dimensões exatas ou geometria editável. Já o arquivo STEP é um formato neutro de CAD paramétrico. Ele define a geometria através de curvas matemáticas e superfícies precisas, permitindo que qualquer engenheiro altere um diâmetro ou mude a posição de um furo com precisão absoluta. Para fins industriais, o STEP é o padrão ouro.
Quanto tempo leva para escanear e modelar uma peça técnica?
O tempo varia drasticamente dependendo da complexidade geométrica. O escaneamento em si pode levar de minutos a poucas horas. No entanto, a modelagem paramétrica é a etapa mais demorada. Uma peça simples pode ser modelada em algumas horas, enquanto um motor completo ou um molde complexo pode exigir dias de trabalho técnico. O importante é que esse tempo é significativamente menor do que tentar recriar a peça do zero sem referências digitais, especialmente se os desenhos originais foram perdidos.
O escaneamento 3D consegue capturar dimensões internas de peças?
Depende da tecnologia utilizada. Scanners ópticos de luz estruturada geralmente capturam apenas o que "está à vista" (line-of-sight). Para capturar cavidades profundas, furos cegos ou geometrias internas complexas, é necessário utilizar scanners de raio-X (CT Scan) ou, em casos mais simples, combinar o escaneamento externo com medições pontuais de sonda (CMM). Na 3D Filamento, orientamos nossos clientes sobre a melhor combinação de técnicas para garantir que a geometria interna seja respeitada no modelo final.
Para quais materiais o escaneamento 3D é mais indicado?
A maioria dos materiais pode ser escaneada, mas superfícies espelhadas, transparentes ou extremamente pretas representam um desafio para a luz do scanner, pois causam reflexões ou absorção total do feixe. Nesses casos, utilizamos sprays de pó de titânio ou cálcio que criam uma camada fosca temporária sobre a peça, permitindo que o sensor capture a geometria com precisão. Uma vez feito o escaneamento, o spray é facilmente removido sem danificar o material original, seja ele plástico, alumínio ou aço.
É possível imprimir a peça exatamente como ela foi escaneada?
Sim, é possível imprimir o arquivo STL resultante do escaneamento. No entanto, isso é recomendado apenas para protótipos visuais ou "gabaritos". Para peças funcionais, o escaneamento original raramente é perfeito; ele contém ruídos e imprecisões. Se você imprimir a "cópia bruta", estará imprimindo também os erros de desgaste da peça original. A modelagem técnica serve justamente para "limpar" a peça, devolvendo a ela as dimensões nominais de projeto antes da impressão final.
Conclusão e próximos passos
A adoção de processos de modelagem e escaneamento 3D não é mais um luxo para centros de P&D, mas uma necessidade operacional para qualquer indústria que deseje reduzir custos e aumentar a disponibilidade de seus ativos. A transição do analógico para o digital elimina a adivinhação, reduz o desperdício de matéria-prima e acelera a inovação.
Se você continua dependendo de medições manuais e desenhos obsoletos, sua empresa está aceitando um risco desnecessário de parada de máquina e erros de fabricação. O caminho para a eficiência industrial em 2026 passa por transformar a geometria física em inteligência digital.
Para digitalizar seus componentes com precisão industrial e obter modelos CAD prontos para produção, visite o portal 3D Filamento. Nós conectamos sua demanda técnica aos melhores especialistas em escaneamento e manufatura aditiva do Brasil, garantindo que sua transição para a indústria 4.0 seja rápida e sem erros.
Atendimento Local Especializado: Para agendar serviços presenciais com técnicos credenciados em Rio de Janeiro e região metropolitana, acesse o canal oficial de serviço de impressão 3D em Rio de Janeiro (RJ).
